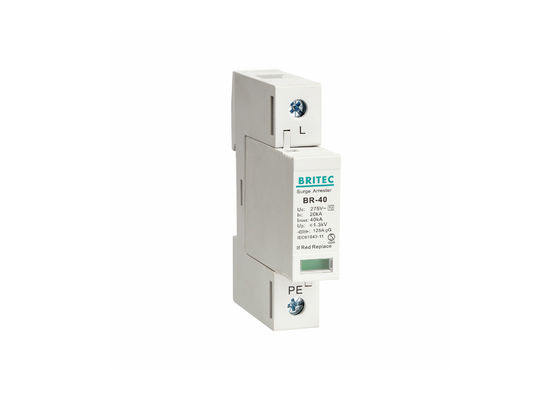

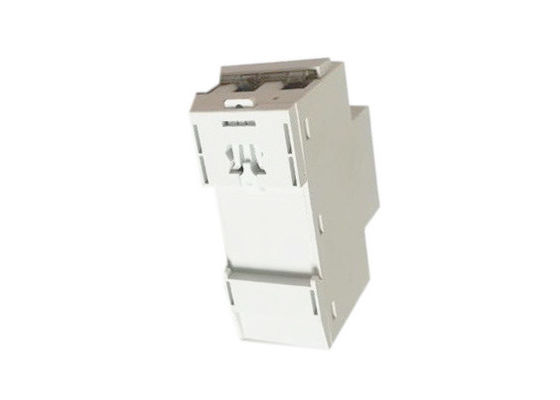

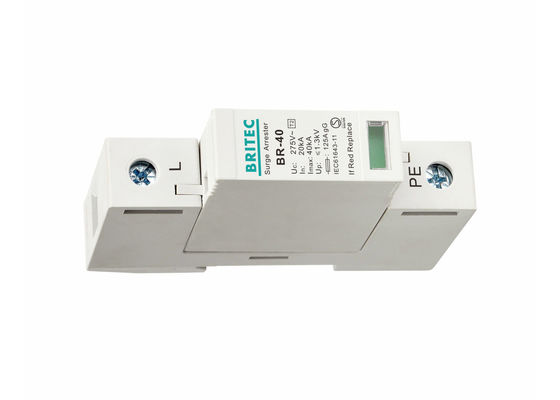

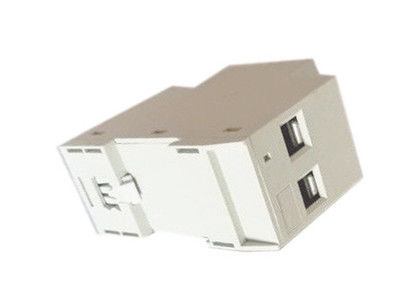

Sistema eléctrico IEC61643 del Anti-relámpago del carril del dinar del pararrayos del SPD 40kA 1P
Característica del pararrayos del SPD 40kA 1P:
• BR-40 1P está para la fuente de alimentación de baja tensión 150V/275V/320V/385V/440V, Imax 40kA, 1pole.
• Clase II/tipo - protección contra sobrecargas 2.
• Diseñado y fabricado según el estándar IEC61643.
• La señalización remota puede seleccionar
• Se diseña como montaje del módulo y del carril del dinar de 35m m.
• Con la ventana de trabajo de la indicación, indicación de la falta vía marca roja en la ventana de inspección.
• Es acuerdo con el criterio de los dispositivos protectores de la oleada conectados con los sistema-requisitos y los métodos de prueba de baja tensión del poder.
Detalles del producto del pararrayos del SPD 40kA 1P:
| |
BR150 40 1P |
BR275 40 1P |
BR320 40 1P |
BR385 40 1P |
BR440 40 1P |
| Clasificación del SPD según EN61643-11 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
Tipo - 2 |
| Clasificación del SPD según IEC61643-11 |
Clase II |
Clase II |
Clase II |
Clase II |
Clase II |
| Voltaje de funcionamiento continuo del A.C. del máximo Uc |
150V |
275V |
320V |
385V |
440V |
| Corriente derivada nominal (8/20us) En |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corriente derivada máxima (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nivel de la protección del voltaje Encima de |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nivel 5kA de la protección del voltaje Encima de |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Fusible de reserva del máximo |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
gG 125A |
| Tiempo de respuesta TA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Gama de temperaturas de funcionamiento Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Indicación del estado/de la falta de funcionamiento |
verde/rojo |
verde/rojo |
verde/rojo |
verde/rojo |
verde/rojo |
| Área seccionada transversalmente (mínima) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área seccionada transversalmente (máximo) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montar encendido |
carril del dinar de 35m m |
| Material del recinto |
UL94-V0 plástico termal |
| Grado de protección |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Código de orden |
B8101 |
B8103 |
B8105 |
B8107 |
B8109 |
| Código de orden (con la señalización remota) |
B8102 |
B8104 |
B8106 |
B8108 |
B8110 |
Dimensión:
Uso del pararrayos del SPD 40kA 1P:
• El dispositivo protector de la oleada de BR-40 1P es conveniente para el relámpago y la protección contra sobrecargas en la CA 50/60Hz
• Es conveniente para las comunicaciones, difusión de TV, sala de ordenadores, control automático, control mecánico y eléctrico, equipo mecánico y eléctrico, y equipo relacionado de la corriente ALTERNA.
• Para la protección del equipo de la baja tensión contra voltajes transitorios y de las oleadas actuales contra el relámpago
• Protege contra los transeúntes producidos cambiando características por ejemplo en cambiar de las redes de distribución, de los transformadores, de los motores, del etc
Ventaja del pararrayos del SPD 40kA 1P:
• Salida baja actual, tiempo de respuesta rápido, voltaje residual bajo.
• El diseño del módulo, instalación fácil
• La nueva tecnología, de alta energía
• El color de la ventana muestra condiciones de trabajo
• El OEM y el ODM son aceptables.
• Podemos producir según los requisitos de cliente.
Nuestros servicios:
• 17 años de fabricación principal global de la profesión de productos eléctricos aflojan los pararrayos
• Todos los productos serán embalados bien antes de enviar
• El empaquetado estándar, y usted pueden también decirnos sus propios requisitos en el empaquetado
• Una entrega más rápida
• Probado individualmente antes del envío
Instalación:
• La línea de pararrayos de la oleada incluye una gama completa de protectores compactos para la instalación en el carril del estruendo
• Cuando la ventana de la indicación de la falta da vuelta de verde al rojo por favor substituya el cartucho cuanto antes
• Después de que la instalación sea completa, compruebe que la unidad de la protección es enchufe en el lugar, cerca el interruptor automático del disyuntor (fusible), comprueban la situación de trabajo es normal.
