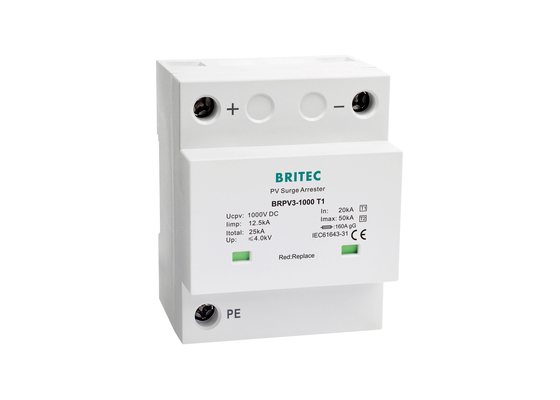

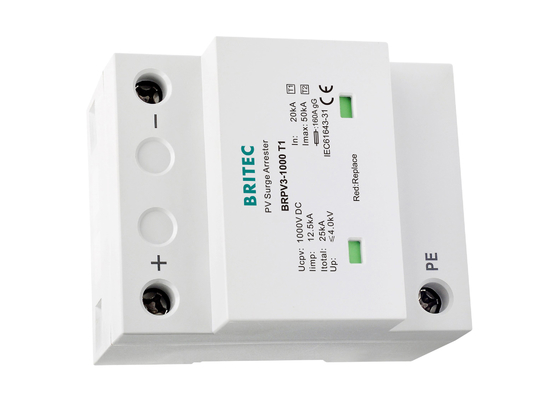

DSP de clase I de clase II para sistemas fotovoltaicos de 12,5 kA (10/350 us)
Característica del bloqueador de sobretensiones fotovoltaicas SPD de clase I, clase II:
• Categoría: Clase I + Clase II / Tipo 1 + Tipo 2.
• Ubicación de uso: Sistemas fotovoltaicos - lado del módulo fotovoltaico.
• Modos de protección: (+) → PE, (-) → PE, (+) → (-).
• Elementos de protección: MOV de alta energía y GDT.
• Corriente de impulso del rayo ((10/350us): 12.5kA.
• Corriente de fuga: NO hay corriente de fuga.
• Cumple con las normas EN 61643-31 e IEC 61643-31.
• El circuito está formado por dos niveles de varistores en cascada, de los cuales cada uno está protegido por una protección de temperatura.
• Los protectores de sobretensiones BRPV3-1000T1 están diseñados para proteger contra los voltajes de sobretensiones eléctricas en las redes de suministro de energía fotovoltaica.
Detalles del producto para el bloqueador de sobretensiones fotovoltaicas SPD Clase I Clase II:
| |
BRPV3-1000T1 y sus derivados |
| Clasificación del DSP de acuerdo con la norma EN61643-31 |
Tipo 1+Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-31 |
Clase I + Clase II |
| Máximo voltaje continuo de funcionamiento en corriente continua - ¿Qué quieres decir? |
Las demás: |
| Corriente de impulso del rayo (10/350us) Iimp |
12.5kA |
| Corriente de descarga nominal (8/20us) En |
20kA |
| Corriente de descarga máxima (8/20us) Imax |
50 kA |
| Nivel de protección contra el voltaje [(DC+/DC-)→PE] hacia arriba |
≤ 4,0 kV |
| Tiempo de respuesta ¿Qué es esto? |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
| Indicación del estado de funcionamiento / falla |
verde / rojo |
| Área de la sección transversal (min.) |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El plástico térmico UL94-V0 |
| Grado de protección |
Protección IP20 |
| Código de orden |
B8002 |
| Código de orden ((Con señal remota) |
B8004 |
Dimensión:
Aplicación del bloqueador de sobretensiones fotovoltaicas SPD clase I clase II:
• Dispositivo de protección contra sobretensiones para la protección de los sistemas fotovoltaicos contra descargas directas e indirectas de rayos.
• Para sistemas fotovoltaicos en edificios con protección contra rayos externos.
• Disponible para aplicaciones fotovoltaicas con un voltaje del generador de hasta 1000 V.
• Disponible como dispositivos combinados de corriente eléctrica y sobretensiones de tipo 1 y tipo 2, así como dispositivos de protección de sobretensiones de tipo 2.
Ventaja del bloqueador de sobretensiones fotovoltaicas SPD clase I clase II:
• Diseño compacto para una instalación que ahorre espacio.
• Con pantalla de funcionamiento.
• Conforme a las normas para una aplicación rápida.
• Display visual para comprobar el estado directamente en el dispositivo.
• Conexión de señal enchufable para la señalización remota del estado.
Nuestros servicios:
• 17 años de profesión líder mundial en la fabricación de productos eléctricos.
• Todos los productos estarán bien empaquetados antes de ser enviados.
• Embalaje estándar, y también puede indicarnos sus propios requisitos en el embalaje.
• Entrega más rápida.
• Prueba individual antes del envío.
¿Para qué necesitas un arrestor de sobretensiones?
• Los sistemas fotovoltaicos deben resistir las condiciones meteorológicas, ya que están situados en lugares muy expuestos.
• Los arrestores de sobretensiones fotovoltaicas garantizan la mejor protección posible contra la sobre tensión temporal para garantizar un funcionamiento sin problemas durante toda su vida útil.Protección de las centrales fotovoltaicas/tecnologías fotovoltaicas para viviendas y fábricas/tecnología fotovoltaica fuera de red.
Instrucción de instalación del bloqueador de sobretensiones fotovoltaicas SPD de clase I, clase II:
Estas unidades deberán instalarse en paralelo en las redes de CC para estar protegidas y proporcionar protección de modo común.Estos protectores se recomiendan cuando es posible que el rayo golpee directamente la instalación..
Sobre nosotros:
Britec Electric está especializada en el diseño, fabricación y comercialización de arrestores de sobretensiones de bajo voltaje.Rápidamente completamos el diseño y prueba de una serie de productos de protección contra sobretensiones., que fueron bien elogiados por nuestros clientes y profesionales de la industria justo después del lanzamiento.
Certificación:
Preguntas frecuentes:
P1: ¿Su empresa es una fábrica o una empresa comercial?
R: Somos fabricantes, nuestra empresa se especializa en el diseño y fabricación del arrester de rayos con 17 años de experiencia profesional.
P2: ¿Cuál es el mini.orden acerca de sus productos?
R: Nuestro MOQ es de 100pcs.
P3: ¿Proporciona muestra de forma gratuita?
R: Podemos proporcionar muestras, pero no es gratis.
P4: ¿Cuáles son los pagos en su empresa?
A: En general, aceptamos 30%T/T por adelantado y el saldo antes del envío, o si usted tiene cualquier otro requisito, nos gustaría discutir con usted.
P5: ¿Dónde está su fábrica?
R: Nuestra fábrica está ubicada en Yueqing, provincia de Zhejiang. Bienvenido a visitarnos.
