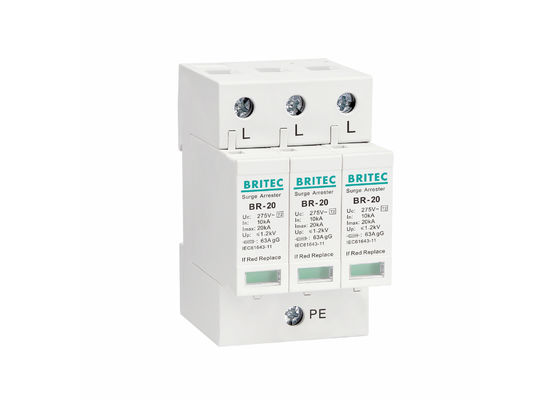

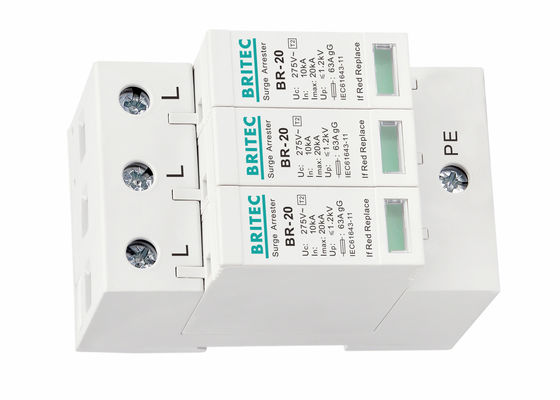

Dispositivo de Protección contra Sobretensiones (SPD) trifásico AC 220V/275V
Los Dispositivos de Protección contra Sobretensiones (SPD) están diseñados para proteger los sistemas eléctricos contra condiciones transitorias de sobretensión, con un diseño modular y una protección confiable para aplicaciones industriales.
Características Clave
- Diseñado para la protección contra condiciones transitorias de sobretensión
- Compatible con la instalación en riel DIN de 35 mm
- Protege contra sobretensiones eléctricas internas y externas
- Diseño modular con excelente estanqueidad y fiabilidad
Especificaciones Técnicas
| Clasificación SPD (IEC61643-11) |
Clase II |
| Tensión de Trabajo (Un) |
220V |
| Tensión Máxima de Funcionamiento Continuo (Uc) |
275V |
| Nivel de Protección de Tensión (Up) |
≤1.2kV |
| Corriente Nominal de Descarga (8/20μs) |
10kA |
| Corriente Máxima de Descarga (8/20μs) |
20kA |
| Estándar de Prueba |
IEC61643-1 |
| Tiempo de Respuesta (tA) |
≤25ns |
| Rango de Temperatura de Funcionamiento |
-40℃ a +80℃ |
| Sección Transversal del Cable |
4mm² - 35mm² |
| Indicación de Estado |
Verde (normal) / Rojo (falla) |
| Material de la Carcasa |
Termoplástico UL94-V0 |
| Montaje |
Riel DIN de 35 mm |
| Peso (3 polos) |
0.375kg |
Dimensiones del Producto
Aplicaciones
- Protección contra rayos de baja tensión para edificios y estructuras
- Instalación en dispositivos de protección contra rayos de baja tensión y cajas de distribución
- Protección para equipos electrónicos en sistemas de distribución
- Adecuado para sistemas de alimentación TN-C (CA 50/60Hz)
- Aplicaciones de protección contra rayos de grado C
Guías de Instalación
Este SPD está diseñado para la protección contra rayos del sistema de distribución de energía y debe instalarse en el lado de entrada de los tableros de distribución o cajas de distribución de energía en los edificios.
Pasos de Instalación:
- Montar en riel DIN de 35 mm utilizando conexiones Kelvin
- Siempre desconecte la alimentación antes de la instalación; nunca opere con alimentación activa
- Conecte L (línea de fase), N (línea neutra) y PE (línea de tierra) correctamente
- Después de la instalación, cierre el disyuntor y verifique el estado normal de funcionamiento
Mantenimiento:
- Verifique regularmente la ventana del indicador de estado
- El indicador verde indica un funcionamiento normal
- El indicador rojo indica deterioro del producto; reemplace inmediatamente
- Para la instalación en exteriores, utilice una carcasa impermeable adecuada
- La conexión a tierra debe cumplir con las normas de protección contra rayos
- Utilice cables de tierra gruesos y cortos con una resistencia inferior a 4Ω
Información del Fabricante
Wenzhou Britec Electric Co., Ltd., ubicada en la ciudad de Yueqing, provincia de Zhejiang, se especializa en la I+D técnica, la producción y la venta de productos de protección contra sobretensiones. Con expertos en I+D de alto nivel, instalaciones modernas y servicios de distribución integrales, la empresa mantiene los estándares internacionales ISO9001 para garantizar la calidad del producto y la satisfacción del cliente.
Instalaciones de Producción
Certificaciones
Envío y Logística
Preguntas Frecuentes
P1. ¿Cuál es el tiempo de entrega?
Plazo de entrega después de recibir el depósito del 30% T/T: 30 días. Las muestras se preparan en 15 días.
P2. ¿Cuál es la cantidad mínima de pedido (MOQ)?
El MOQ estándar es de 100 piezas, con muestras disponibles para la inspección de calidad.
P3. ¿Se cobran las muestras?
Las muestras se cobran de acuerdo con la política de la empresa, y las tarifas de las muestras se acreditan en pedidos futuros.
P4. ¿Pueden producir según los diseños de los clientes?
Sí, admitimos servicios OEM y ODM como fabricante profesional.
