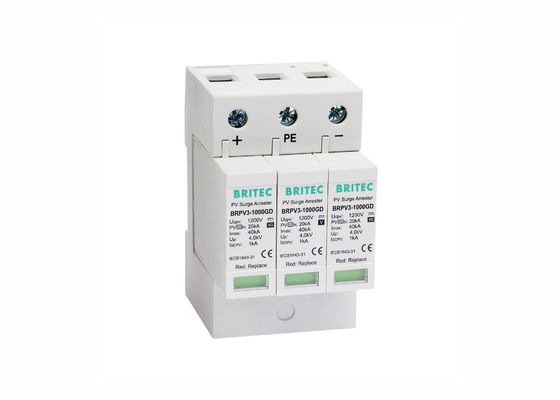

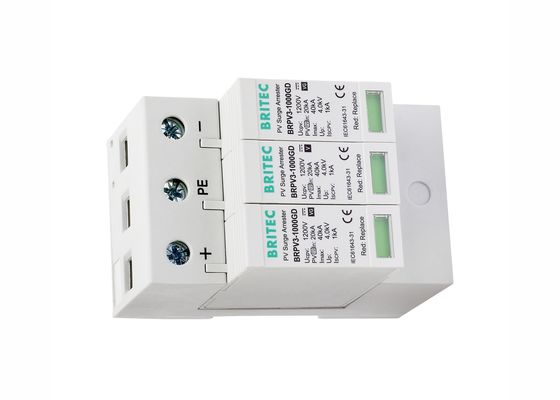

Dispositivo de protección solar contra sobretensiones fotovoltaicas de 3 polos de 40 kA con tubo de descarga de gas de 1000 V CC
Características del dispositivo de protección contra sobretensiones fotovoltaicas:
• Dispositivo de protección contra sobretensiones fotovoltaicas de tipo 2 / clase II.
• Corriente de descarga máxima con forma de onda 8/20: 40 kA por fase.
• BRPV3-1000GD arrester de sobretensiones PV está especialmente diseñado para la protección contra sobretensiones de CC.
• Este producto cumple con las normas IEC 61643-31 y EN 61643-31.
• Este producto tiene 3 polos para 1000 V de CC y 2 polos con tubo de descarga de gas que aseguran que no haya fugas de corriente.
• El dispositivo completo consta de una parte base y de módulos conectables.
• Indicación visual de un fallo en el equipo.
• Desconexión de seguridad y señalización remota.
Detalles del producto del dispositivo de protección contra sobretensiones fotovoltaicas:
|
BRPV3 1000 GD |
Clasificación del DSP de acuerdo con la norma EN61643-31 |
Tipo 2 |
Clasificación del DSP de acuerdo con la norma IEC 61643-31 |
Clasificación II |
Máximo voltaje continuo de funcionamiento en corriente continua - ¿Qué quieres decir? |
Las demás: |
Corriente de descarga nominal (8/20us) En |
20kA |
Corriente de descarga máxima (8/20us) Imax |
40 kA |
Nivel de protección contra el voltaje [(DC+/DC-)→PE] hacia arriba |
≤ 4,0 kV |
Tiempo de respuesta ¿Qué es esto? |
≤ 100 ns |
Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
Indicación del estado de funcionamiento / falla |
verde / rojo |
Área de la sección transversal (min.) |
4 mm2 |
Área de la sección transversal (máximo) |
35 mm2 |
Para su montaje en |
Rejillo Din de 35 mm |
Material para el recinto |
El plástico térmico UL94-V0 |
Grado de protección |
Protección IP20 |
Código de orden |
B8006 |
Código de orden ((Con señal remota) |
B8008 |
Dimensión:

Aplicación del dispositivo de protección contra sobretensiones fotovoltaicas:
• Diseñado especialmente para la protección contra sobretensiones de las cuerdas fotovoltaicas; se aplica al sistema de conexión a la red fotovoltaica.
• Para la protección de las barras positivas y negativas de los sistemas fotovoltaicos contra los efectos de las sobretensiones.
• Para la eliminación de la sobre tensión transitoria que se origina durante descargas atmosféricas o procesos de conmutación.
• Protege los dispositivos terminales de los sistemas fotovoltaicos contra el exceso de voltaje, como los paneles solares o los inversores.
• Disponible para 1000 V de corriente continua integrados en inversores de cadena fotovoltaica o cajas combinadoras solares.
• También se puede utilizar para la protección del sistema de aerogeneradores.
Ventaja del dispositivo de protección contra sobretensiones solares fotovoltaicas:
• Sectores particulares de varistores.
• Monitoreo a distancia.
• Indicación del estado de funcionamiento.
• Cartuchos enchufables para reemplazar fácil y rápidamente los dañados.
• Gran capacidad de descarga.
Nuestros servicios:
• 17 años de profesión líder mundial en la fabricación de productos eléctricos.
• Todos los productos estarán bien empaquetados antes de ser enviados.
• Embalaje estándar, y también puede indicarnos sus propios requisitos en el embalaje.
• Entrega más rápida.
• Prueba individual antes del envío.
Instrucciones para la instalación del dispositivo de protección contra sobretensiones fotovoltaicas:
• Estos frenadores de sobretensiones suelen instalarse en el lado de la carga de corriente continua.
• Se recomienda el uso de estos detectores en las zonas de protección contra rayos en los límites de la LPZ 0-2.
• Adecuado para la protección cuando no hay protección externa instalada.
Perfil de la empresa:
Wenzhou Britec Electric Co., Ltd. se concentra en la investigación, el desarrollo y la innovación de arrestores de sobretensiones de bajo voltaje.Dispositivo de protección contra sobretensiones de datosNuestra empresa se adhiere al concepto de honestidad, calidad y progreso. Estamos proporcionando el servicio dedicado a los clientes de acuerdo con nuestra rica experiencia.Dispuestos a seguir adelante de la mano contigo!
Certificación:
Fabricación:
Preguntas frecuentes:
P1: ¿Cuál es el tiempo de entrega?
R: En general, la producción tardará unos 20 días, dependiendo de la cantidad.
P2: ¿Cuánto dura la garantía de sus productos?
A: Garantización de 2 años.
P3: ¿Es necesario reemplazar un arrestor después de cada proceso de descarga?
R: No. Los frenadores de sobretensiones son capaces de descargar repetidamente corrientes de rayos. Esto fue probado en varias pruebas de laboratorio y se confirma por nuestra larga experiencia en el campo.
