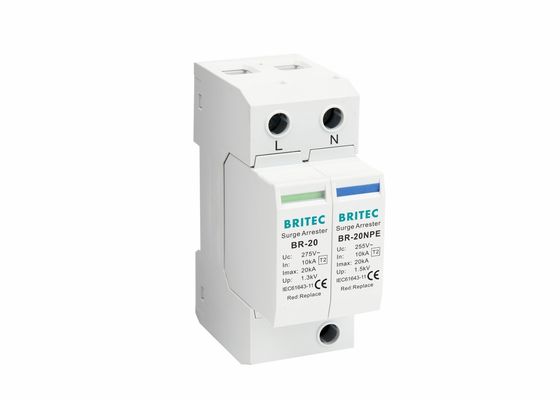

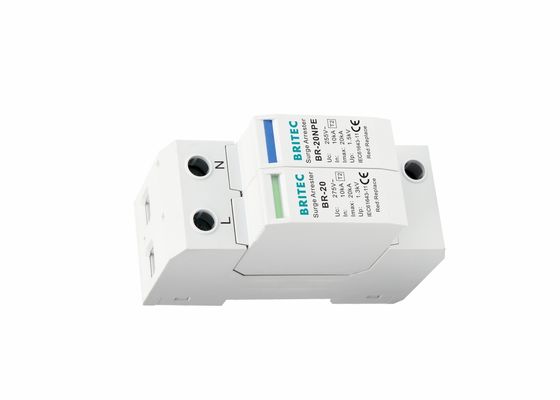

| Especificación |
BR-20 1+1 |
| Nombre del artículo |
Supresor de sobretensiones |
| Clasificación SPD según EN61643-11 |
Tipo 2 |
| Clasificación SPD según IEC61643-11 |
Clase II |
| Tensión alterna máxima de funcionamiento continuo Uc |
275V/255V |
| Corriente máxima de descarga (8/20µs) Imax |
20kA |
| Corriente nominal de descarga (8/20µs) In |
10kA |
| Nivel de protección de tensión Up |
≤1.3kV/≤1.5kV |
| Tiempo de respuesta tA |
≤25ns |
| Para montaje en |
Carril DIN de 35 mm |
| Grado de protección |
IP20 |
| Rango de temperatura de funcionamiento Tu |
-40℃—80℃ |
| Área de sección transversal (Mín.) |
4mm² |
| Área de sección transversal (Máx.) |
35mm² |
| Material de la carcasa |
Termoplástico UL94-V0 |
Diagrama de cableado del dispositivo SPD:
Notas de instalación de los Dispositivos de Protección contra Sobretensiones del Protector contra Rayos de 20kA:
• El SPD se instala en el extremo de entrada de energía del armario de distribución principal o la caja de distribución del edificio, y está equipado con un riel eléctrico de 35 mm. La energía debe cortarse antes de la instalación y no se permite ninguna operación en vivo.
• Al instalar, el SPD debe instalarse con el fusible de la especificación correspondiente. Conecte de acuerdo con el diagrama de instalación, donde L es la línea de fase, N es la línea neutra, PE es la línea de tierra, no conecte incorrectamente. Una vez completada la instalación, verifique si el estado de funcionamiento es normal.
• Durante el uso del módulo de protección contra rayos, se debe verificar y revisar periódicamente el estado de la ventana de visualización de fallas.
Podemos proporcionar productos con el mismo parámetro que bussman spd.
Contáctenos para obtener la hoja de datos de spd.
Nuestro servicio:
• Ventas directas de fábrica, siempre ofrecemos suministros de alta calidad a precios muy competitivos.
• WSiempre haremos todo lo posible para satisfacer sus necesidades.
• Si no ve un producto que se adapte a sus necesidades, háganoslo saber y lo personalizaremos para que coincida con sus requisitos.
Información de la empresa:
Wenzhou Britec Electric Co., Ltd. se estableció en 2003 y se centra en la especialización en la fabricación de SPD en todo el mundo. Después de años de perseverancia y desarrollo constante, nos hemos convertido en un fabricante líder de protectores contra sobretensiones que cuenta con todo tipo de personal profesional y técnico.
Nuestra fábrica:
Certificación:
Preguntas frecuentes:
P1: ¿Es usted una fábrica o una empresa comercial?
R: Somos un fabricante con licencia de exportación.
P2: ¿Puedo obtener un descuento adicional si hago un pedido grande?
R: Sí. Y los precios finales se basan en la cantidad del pedido.
P3: ¿Cómo puedo obtener las muestras?
R: Podemos proporcionar muestras después de recibir la tarifa de la muestra y el costo de envío.
P4: ¿Cómo personalizar el logotipo?
R: Seguiremos estos pasos para ayudar a personalizar su logotipo:
1, Proporcione un formulario CDR del logotipo,
2, Bocetos de diseño de su logotipo en los productos,
3, Confirme los detalles,
4, Confirme la muestra y prodúzcala a granel.
P5: ¿Cómo garantiza los productos?
R: Ofrecemos 5 años de garantía para cualquiera de nuestros productos.
