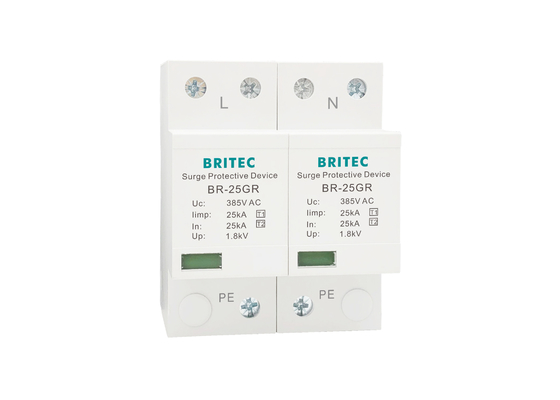

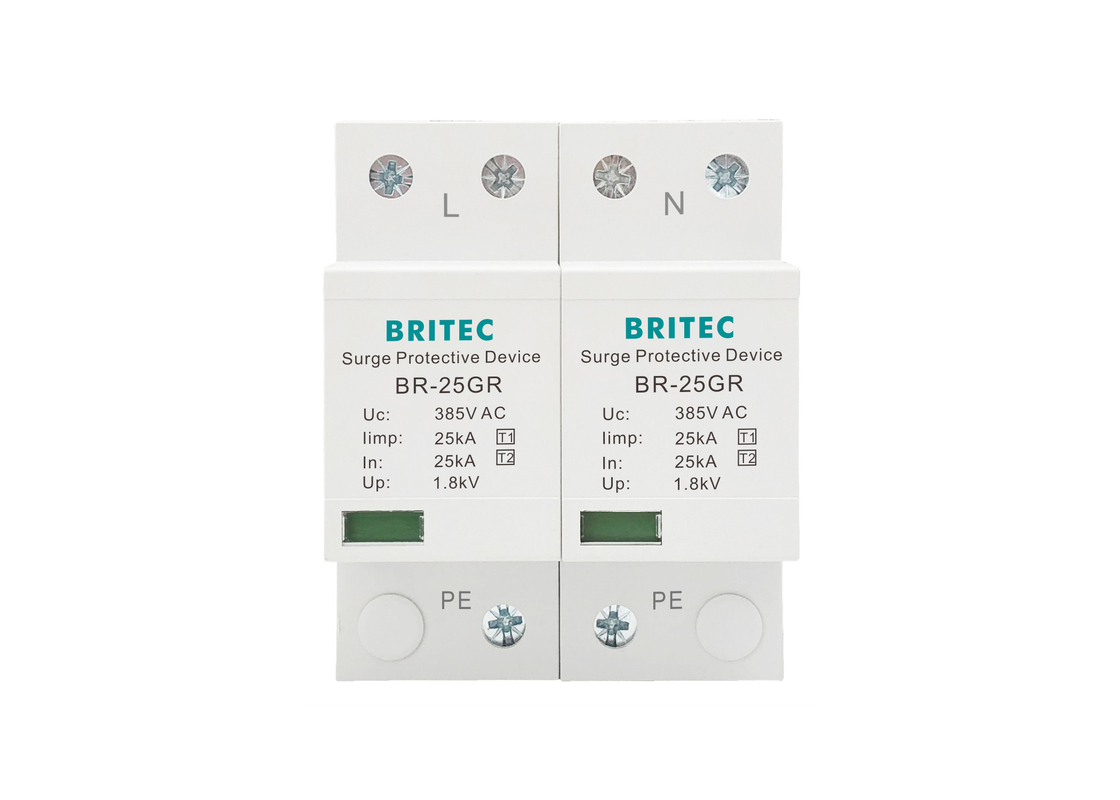

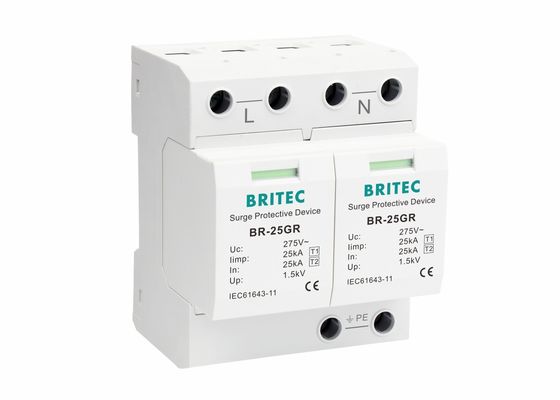

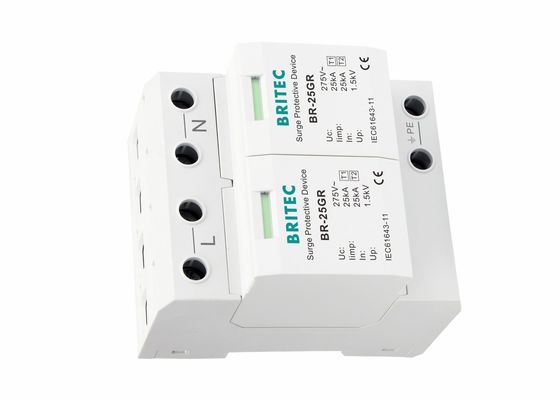

• El SPD modular de alta energía tipo conmutación de voltaje Britec BR-25GR está diseñado de acuerdo con la norma IEC.
• Con ventana de indicación
• La corriente de descarga de cada módulo de señal puede ser de hasta 25kA (10/350μS).
• Diseño único, tecnología patentada
• Las partes centrales son un espacio de chispa multicapa con alta capacidad de descarga
• Podría instalarse en un sistema de alimentación de CA de 230 V/400 V.
| Especificación |
BR-25GR 275 2P |
| Nombre del artículo |
Pararrayos |
| Clasificación SPD según EN61643-11 |
Tipo 1 + Tipo 2 |
| Clasificación SPD según IEC61643-11 |
Clase I + Clase II |
| Tensión de funcionamiento a.c. máxima continua Uc |
275V |
| Corriente de impulso de rayo (10/350µs) limp |
25kA |
| Corriente de descarga nominal (8/20µs) In |
25kA |
| Corriente de descarga máxima (8/20µs) Imax |
100kA |
| Nivel de protección de voltaje Up |
≤1.8kV |
| Capacidad de extinción de corriente de seguimiento a.c. lfi |
3kA rms |
| Fusible de respaldo máximo |
315A gG |
| Tiempo de respuesta tA |
≤100ns |
| Para montaje en |
Carril DIN de 35 mm |
| Grado de protección |
IP20 |
| Rango de temperatura de funcionamiento Tu |
-40℃—80℃ |
| Área de sección transversal (Mín.) |
4mm² |
| Área de sección transversal (Máx.) |
35mm² |
| Material de la carcasa |
Termoplástico UL94-V0 |
Dimensión:
Característica del protector contra rayos de energía de 1 fase SPD 10/350 25kA:
- Pararrayos Clase I / B, Tipo 1.
- Este modelo está diseñado en modular con excelente propiedad hermética.
- 2P, 1 fase
- Tiene un riel conductor eléctrico de 35 mm, lo que facilita la instalación.
- Iimp 25kA.
- También tiene la ventaja de baja tensión residual, respuesta rápida, alta capacidad de descarga, larga vida útil, variedad completa, fácil mantenimiento, etc.
- Baja tensión residual y respuesta rápida.
- Control fiable gracias al desconector de control termodinámico.
- Indicación de fallo mediante una marca roja en la ventana de inspección.
Aplicación del protector contra rayos de energía de 1 fase SPD 10/350 25kA:
• Protector contra sobretensiones de CA para sistemas de alimentación de baja tensión.
• Los dispositivos de protección contra sobretensiones de la serie BR-25GR suelen instalarse en la caja de distribución principal de baja tensión conectada al extremo de entrada de los edificios.
• Se utiliza en el concepto de zonas de protección contra rayos en el límite LPZ0B-LPZ1.
• Este producto es especialmente adecuado para su aplicación en la protección contra rayos de grado A en áreas de alto riesgo de caída de rayos.
Instalación:
• Tipo 1 o Tipo 1+2 SPD (Iimp ≥ 12,5 kA) obligatorio en la fuente de instalación (cuadro de distribución principal en edificios secundarios).
• Instalaciones de más de 10 m de altura (edificios de apartamentos, edificios de oficinas, hoteles, etc.): SPD de tipo 2 recomendado para proteger áreas privadas y distribuidores de plantas (áreas comunes) además de un SPD de tipo 1 o tipo 1+2.
• Instalaciones con numerosas áreas privadas (edificios de apartamentos, edificios de oficinas, etc.): SPD de tipo 2 donde In ≥ 5 kA obligatorio en la fuente de cada área privada si los SPD de tipo 1 o tipo 1+2 no se pueden instalar en la fuente de instalación.
SPD tipo 1:
El SPD de tipo 1 se recomienda en el caso específico de edificios del sector de servicios e industriales, protegidos por un sistema de protección contra rayos o una jaula mallada. Protege las instalaciones eléctricas contra descargas directas de rayos. Puede descargar la corriente de retorno de los rayos que se propagan desde el conductor de tierra a los conductores de la red. El SPD de tipo 1 se caracteriza por una onda de corriente de 10/350 µs.
Los aparatos requieren dispositivos de protección contra sobretensiones externos, ya que sus protecciones integradas suelen ser incapaces de soportar eventos de sobretensión extremos.
El dispositivo de protección contra sobretensiones de tipo 1 + 2 basado en el espacio de chispa proporciona una capacidad de descarga de 25 kA por camino con bajas tensiones residuales.
La protección contra sobretensiones de edificios protege los sistemas y dispositivos eléctricos / electrónicos de los daños causados por tensiones excesivamente altas.
