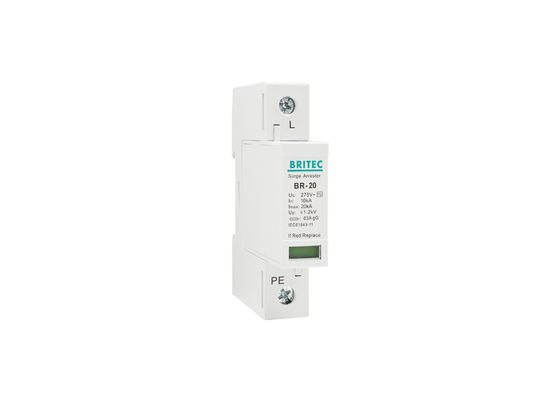

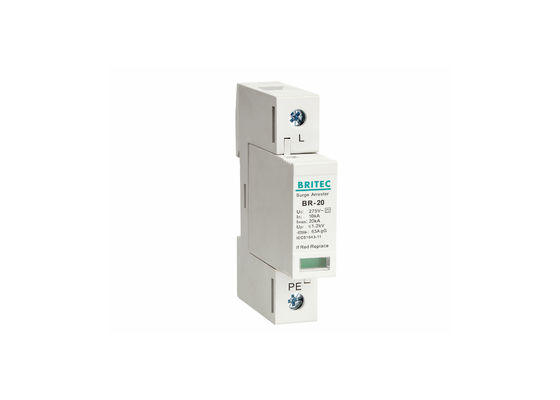

Tipo 2 Clase II 20kA 1P Dispositivo de protección contra sobretensiones de CA Característica:
• las condiciones de trabajo El nivel de ensayo es de tipo 2 o de clase II, seleccionable en corriente de descarga nominal de 10 kA con corriente de descarga máxima de 20 kA.
• las condiciones de trabajo 1 Pole/2 Pole/3 Pole/4 Pole/1P+NPE/3P+NPE SPD para las opciones.
• las condiciones de trabajo Dispositivo de protección contra sobretensiones eléctricas transitorias.
• las condiciones de trabajo Montaje en rieles DIN, fácil instalación, tamaño compacto y buen rendimiento.
• las condiciones de trabajo DSP de clase 2 para formas de onda típicas de 8/20 μs.
• las condiciones de trabajo Luz de indicación de fin de vida.
• las condiciones de trabajo El DOCUP está diseñado de acuerdo con la clase II de la CEI.
• las condiciones de trabajo Utiliza tecnología de varistor de óxido metálico "MOV"
Tipo 2 Clase II 20kA 1P Dispositivo de protección contra sobretensiones de CA Detalles del producto:
| |
BR-20 275 1P |
BR-20 320 1P |
BR-20 385 1P |
BR-20 440 1P |
| Clasificación del DSP de acuerdo con la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-11 |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
| Voltado de funcionamiento continuo a.c. máximo Uc |
Las demás: |
Las demás: |
Los demás |
Las demás: |
| Corriente de descarga nominal (8/20us) En |
10kA |
10kA |
10kA |
10kA |
| Corriente de descarga máxima (8/20 μs) Imax |
20kA |
20kA |
20kA |
20kA |
| Nivel de protección de voltaje hacia arriba |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Max. fusible de respaldo |
63A gG |
63A gG |
63A gG |
63A gG |
| Tiempo de respuesta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
| Indicación del estado de funcionamiento / falla |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
| Área de la sección transversal (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
Los productos de este tipo deben tener un contenido de aluminio superior al 30% en peso y un contenido de aluminio superior al 30% en peso. |
| Grado de protección |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Dimensión:
Tipo 2 Clase II 20kA 1P Dispositivo de protección contra sobretensiones de CA Descripción:
- Un arrestor de rayos de fase 20kA tipo 2.
- Los cartuchos de protección se enchufan y se pueden reemplazar fácilmente para un servicio rápido.
- Con ventana de indicación y contactos de control remoto.
- Clase de ensayo II de acuerdo con la IEC 61643-1
- Diseño único, tecnología patentada.
- 35 mm2 de rieles DIN de acuerdo con la norma EN 50022/DIN46277-3.
- Bajo voltaje residual.
Tipo 2 Clase II 20kA 1P Dispositivo de protección contra sobretensiones de CA Aplicación:
• las condiciones de trabajo Garantizan la protección contra las condiciones de sobrevoltura.
• las condiciones de trabajo Para la protección de los sistemas de distribución de bajo voltaje contra el impacto directo del rayo en la línea aérea de suministro de energía o en el sistema de protección contra rayos externo (CEI 62305).
• las condiciones de trabajo Los dispositivos de protección contra sobretensiones (SPD) son adecuados para el sistema de alimentación de TI, TT, TN-C, TN-S, TN-C-S de 50/60 Hz, con voltaje nominal de 400 V CA o inferior,protegiéndolos de los impulsos eléctricos directos e indirectos y de otras sobrevoltuaciones transitorias.
• las condiciones de trabajo Son adecuados para su instalación en placas secundarias y en equipos terminales.
Instalación:
• La línea de frenadores de sobretensiones incluye una gama completa de protectores compactos para su instalación en rieles DIN
• Cuando la ventana de indicación de fallo pase de verde a rojo, reemplace el cartucho lo antes posible.
• Una vez finalizada la instalación, compruebe que la unidad de protección está enchufada, cierre el interruptor automático (seguro) y compruebe que el estado de funcionamiento es normal.
¿Qué es un dispositivo de protección contra sobretensiones?
El dispositivo de protección contra sobretensiones (SPD) es un dispositivo electrónico que proporciona una protección para el equipo eléctrico, la red de comunicación, etc. contra el efecto de sobretensiones.Cuando se produce repentinamente un pico de corriente o un aumento de voltaje en un circuito eléctrico o una línea de comunicación debido a interferencias externas, el SPD puede conducir la derivación en un tiempo muy corto, evitando así el daño de la oleada a otros equipos en el circuito.
Podemos proporcionar productos con los mismos parámetros que el catálogo Citel SPD y el dispositivo de protección contra sobretensiones Eaton SPD.
