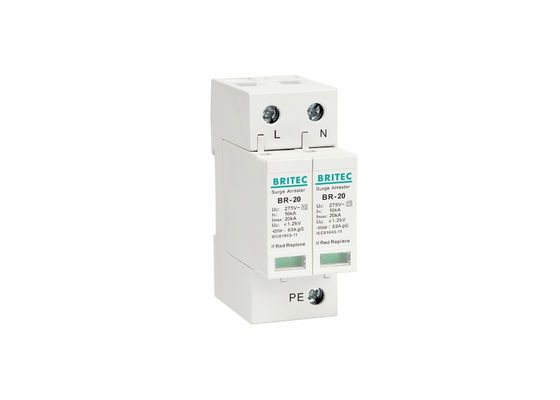

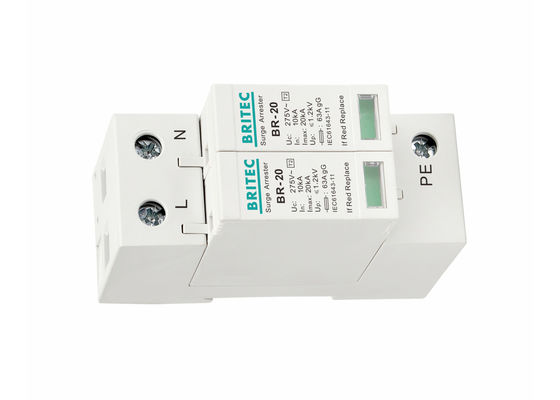

Aplicación del protector contra sobretensiones de 20 kA, pararrayos eléctrico, protector contra rayos:
• El dispositivo de protección contra sobretensiones (SPD, por sus siglas en inglés) proporciona protección contra la corriente de sobretensión resultante de un rayo directo o indirecto o una tensión de sobretensión similar.
• El dispositivo se puede instalar en cualquier unidad de consumo existente o nueva.
• Los SPD protegen los equipos eléctricos contra las sobretensiones transitorias causadas por operaciones en la red o por rayos.
• El producto, que utiliza un varistor de óxido metálico, está diseñado para proteger tanto la línea de fase como la neutra, y tiene una alta resistencia eléctrica en condiciones normales de funcionamiento.
• Se utilizan en grandes cantidades en aplicaciones industriales y residenciales.
• En caso de corriente o tensión de sobretensión causada por un rayo o similar, el SPD funciona rápidamente conduciendo la tensión/corriente de sobretensión a tierra y, por lo tanto, evita eficazmente la destrucción del equipo aguas abajo de su línea protegida. El SPD restablece su alta resistencia eléctrica para asegurar el funcionamiento normal de la red eléctrica protegida sin la presencia de la tensión de sobretensión.
• SPD para panel eléctrico.
• SPD para protección contra rayos
Características tecnológicas del dispositivo de protección contra sobretensiones tipo 2 de 275 V y 20 kA:
| |
BR-20 275 2P |
| Tensión a.c. de funcionamiento continuo máx. Uc |
275V |
| Corriente de descarga nominal (8/20us) In |
10kA |
| Corriente de descarga máx. (8/20us) Imax |
20kA |
| Tiempo de respuesta tA |
≤25ns |
| Frecuencia nominal |
50/60Hz |
| Instalación |
Tipo interior |
| Grado de protección |
IP20 |
| Estado de funcionamiento / indicación de fallo |
verde / rojo |
| Contactos de alarma de señal remota |
Opcional |
| Área de sección transversal (Mín.) |
4mm2 |
| Área de sección transversal (Máx.) |
35mm2 |
Dimensión:
Funciones del protector contra sobretensiones de 20 kA, pararrayos eléctrico, protector contra rayos:
1. Protección de circuitos eléctricos de alta carga contra sobrecargas.
2. En el dispositivo de protección contra sobretensiones de tipo módulo paralelo se diseñó de acuerdo con la norma IEC, cada línea máx. La corriente de descarga Imax podría alcanzar los 10-20kA, adecuado para la protección contra rayos del sistema de distribución de energía de 220/380V.
3. Se utiliza para proteger no solo a consumidores/circuitos particulares, sino también a todo el panel.
4. Este SPD es de diseño modular, tiene un buen rendimiento de sellado y tiene una interfaz de señal remota, instalado en un riel DIN de 35 mm, fácil de cablear; Tiene tecnología de control de temperatura, fusible de sobrecorriente y disyuntor térmico, disparo automático cuando se degrada.
5. Ventana indicadora de encendido/apagado: Verde: función normal; Rojo: sin función, se requiere reemplazo inmediato.
Ventaja del protector contra sobretensiones de 20 kA, pararrayos eléctrico, protector contra rayos:
• Diferentes especificaciones satisfacen, fáciles de mantener, podrían suministrar diferentes niveles de voltaje de trabajo y corriente de descarga de rayos, también podrían personalizarse de acuerdo con diferentes requisitos.
• Estructura de un solo chip estándar, enchufable
Normas de referencia:
• YD/T1235.2-2002 Métodos de prueba del dispositivo de protección contra sobretensiones aplicado en el sistema de distribución de baja tensión
para centros de comunicación (estaciones).
• IEC 61643-1:2005 Dispositivos de protección contra sobretensiones de baja tensión - Parte 1: Dispositivos de protección contra sobretensiones conectados
a sistemas de distribución de energía de baja tensión - requisitos y pruebas.
• EN 60950-1/A12:2011 Dispositivos de protección contra sobretensiones de baja tensión - Parte 12: Dispositivos de protección contra sobretensiones
conectados a sistemas de distribución de energía de baja tensión - requisitos de rendimiento y pruebas.
• GB 18802.1-2002 Dispositivos de protección contra sobretensiones conectados a sistemas de energía de baja tensión, parte 1:
Requisitos de rendimiento y pruebas.
Ofrecemos una guía completa de SPD.
Planta de producción:
Plataforma de pruebas:
Introducción de la empresa:
Wenzhou Britec Electric Co., Ltd. es un fabricante de productos SPD con instalaciones de prueba bien equipadas y una sólida fuerza técnica. Con una amplia gama, buena calidad, precios razonables y diseños elegantes, nuestros productos son ampliamente reconocidos y confiados por los usuarios y pueden satisfacer las necesidades económicas y sociales en constante cambio. Damos la bienvenida a clientes nuevos y antiguos de todos los ámbitos de la vida para que se pongan en contacto con nosotros para futuras relaciones comerciales y éxito mutuo.
Mostrar certificado:
Envío:
Preguntas frecuentes:
Q1: ¿Es usted el fabricante o el comerciante?
R: Somos un fabricante profesional ubicado en la ciudad de Yueqing, provincia de Zhejiang, China.
Q2: ¿Cuál es su servicio postventa y entrega?
R: Podemos responder a la pregunta del cliente y resolverla en 24 horas todos los días y brindar soporte técnico completo a tiempo sobre nuestros productos. La entrega se basa en la cantidad del pedido, generalmente necesitamos 20 días para terminarlo.
Q3: ¿Cuál es la garantía de calidad de su producto?
R: Sobre la garantía de calidad, tenemos los certificados de calidad como CE, CB, TUV, etc. para nuestra protección contra sobretensiones. Mientras tanto, también podemos ofrecer 5 años de garantía de calidad.
Q4: ¿Cuál es su principal mercado?
R: El principal mercado para nosotros es América del Sur, el sudeste asiático, Oriente Medio, Sudáfrica, países europeos, etc.
Q5: ¿Aceptan ODM y OEM?
R: Sí. Nuestro equipo de I+D posee la última tecnología, puede desarrollar y producir productos basados en el dibujo de los clientes con su propia marca.
