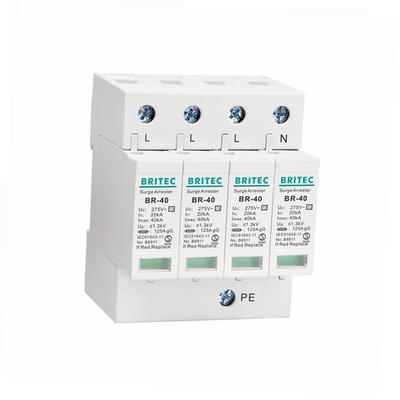

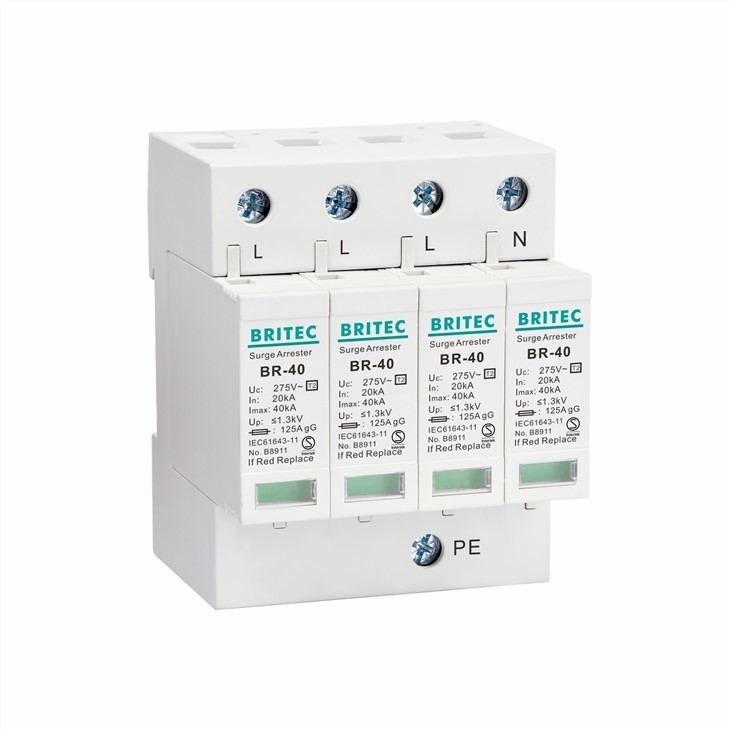

20ka-40ka Protector contra sobretensiones de 3 fases SPD Detenedor de rayos AC 320V Protector contra rayos
20ka-40ka Protector contra sobretensiones de 3 fases SPD Detenedor de rayos Descripción:
• las condiciones de trabajoBRLos dispositivos de protección contra sobretensiones de la serie 40 (en lo sucesivo denominados SPD) son adecuados para sistemas de alimentación de corriente alterna de 50/60 Hz, tensión nominal de hasta 440 V IT, TT, TN-C, TN-S, TN-C-S y otros sistemas de alimentación.
• las condiciones de trabajo Indicación de fallas y alarma de señalización centralizada a distancia.
• las condiciones de trabajo Protege contra el efecto del rayo indirecto y directo u otra sobre tensión transitoria
• las condiciones de trabajo Alta capacidad de descarga y baja tensión residual.
• las condiciones de trabajo Diseño del DSP de acuerdo con la norma GB18802.1/IEC61643-1.
• las condiciones de trabajo Protección contra el exceso de temperatura.
• las condiciones de trabajo Arrestador de sobretensiones de corriente alterna de clase II / tipo 2.
• las condiciones de trabajo Se aplicarán las siguientes medidas:
20ka-40ka Protector contra sobretensiones de 3 fases SPD Detalles del producto:
| |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases. |
Se trata de un sistema de control de las emisiones de gases. |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases. |
| Clasificación del DSP de acuerdo con la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-11 |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
| Voltado de funcionamiento continuo a.c. máximo Uc |
Las demás: |
Las demás: |
De otro tipo |
Los demás |
Las demás: |
| Corriente de descarga nominal (8/20us) En |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corriente de descarga máxima (8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Nivel de protección de voltaje hacia arriba |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Nivel de protección de tensión 5kA hasta |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. fusible de respaldo |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tiempo de respuesta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
| Indicación del estado de funcionamiento / falla |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
| Área de la sección transversal (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El uso de materiales de acero |
| Grado de protección |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Dimensión:
20ka-40ka Protector contra sobretensiones de 3 fases SPD Característica del detector de rayos:
- Compuesto por una parte base y 4 módulos de protección de enchufe MOV.
- Protege la electrónica de daños o destrucción debido a las sobrevoltuaciones.
- Para su uso en las zonas de protección contra rayos en el límite 1-2.
- Compartido con cartuchos reemplazables.
- Las piezas centrales son componentes de varistores de óxido metálico con alta capacidad de descarga.
- Accesorios montados en rieles DIN
- Bajo voltaje residual y respuesta rápida.
- SPD modular
- Control confiable.
- Diseño especial para ahorrar espacio en la instalación--- ancho 18 mm por polo.
- Con contacto de señalización remota para el dispositivo de control.
- Corriente de descarga alta - Imax 40kA por polo.
- Indicación de fallo mediante marca roja en la ventana de inspección.
- Dispositivos de doble desconexión térmica, que proporcionan una protección más fiable
- Modo de protección: L1, L2, L3-PE, N-PE
20ka-40ka Protector contra sobretensiones de 3 fases SPD Detenedor de rayos Ámbito de aplicación:
1: El SPD de la serie BR-40 se utiliza adecuadamente en el sistema de suministro de energía TT, TN-S, TN-C, IT, TN-C-S, etc. de AC 50/60HZ.
2Línea de corriente alterna de la casa, el banco y la torre de telecomunicaciones, etc.
3: Apto para la protección de la energía del sistema, como gabinete de distribución de energía, gabinete de interruptores, gabinete de interruptores, placa de distribución de CA, etc.
4: Aplicable en los DSP modulares de clase II (clase C) para sistemas de alimentación.
5: BR-40 SPD para proteger contra el impulso de rayo directo e indirecto y otros sobrevoltados transitorios.
6: Caja de distribución con entrada exterior en el edificio y en cada piso
Nuestros servicios:
• 21 años de profesión líder mundial en la fabricación de productos eléctricos
• Todos los productos estarán bien empaquetados antes de ser enviados
• Embalaje estándar, y también puede indicarnos sus propios requisitos en el embalaje
• Entrega más rápida
• Pruebas individuales antes del envío
Instalación:
• Los arresters de tipo 2 deben instalarse en las placas de subdistribución después de las placas de distribución principales que contienen los arresters de tipo 1.
• Para un correcto funcionamiento entre los arrestores de tipo 1 y de tipo 2, debe haber al menos 10 a 15 m de cable o alambre, de lo contrario, debe instalarse una bobina de desacoplamiento entre los dos dispositivos.
• En las zonas donde las tormentas son frecuentes, se recomienda encarecidamente instalar sistemas de protección adicionales.
Certificado:
Perfil de la empresa:
Wenzhou Britec Electric Co., Ltd es un fabricante y empresa comercial ubicada en la ciudad de Yueqing, provincia de Zhejiang, tenemos más de 21 años de experiencia en la producción de SPD.Nuestra fábrica está equipada con maquinaria avanzada., también hemos creado mucha experiencia en el desarrollo de nuevos productos, por lo que puede personalizar los productos según sus requisitos.apoyo y servicio es lo más importante y por lo tanto empleados con experiencia y venta amigable con el cliente, esto asegura una buena comprensión de sus requisitos, entrega a tiempo y, en última instancia, una base de clientes satisfechos.Siempre proporcionamos a nuestros clientes productos de alta calidad a un precio asequible.; sinceramente esperamos tenerlo como nuestro estimado cliente y amigo.
Equipo de laboratorio:
Envío:
Preguntas frecuentes:
1¿Cómo puedo conseguir una cotización?
--Por favor, proporcione su solicitud de detalles, déjenos una consulta o correo electrónico y responderemos rápidamente!
2¿Cómo pagar el pedido?
--T/T, Paypal, L/C, etc.
3¿Cómo puedo confiar en ti y en tu compañía?
--Nos estamos enfocando en la relación a largo plazo con los clientes, hemos trabajado con miles de clientes desde que la empresa fue construida hace 21 años, los clientes siempre hacen comentarios muy elogiosos
4¿Cuál es el proceso de orden?
--Envíanos una consulta→obtener una cotización→pagar→producción en masa.
5¿Cuándo puedo esperar que el producto personalizado esté terminado?
- Muestra: 7-10 días hábiles (norma).
- Pedidos a granel: 15 a 30 días hábiles (norma).
6Entrega y envío.
-- Transporte aéreo, transporte por correo (DHL, UPS, FEDEX, TNT, EMS, etc.), transporte marítimo ((FCL/LCL).
