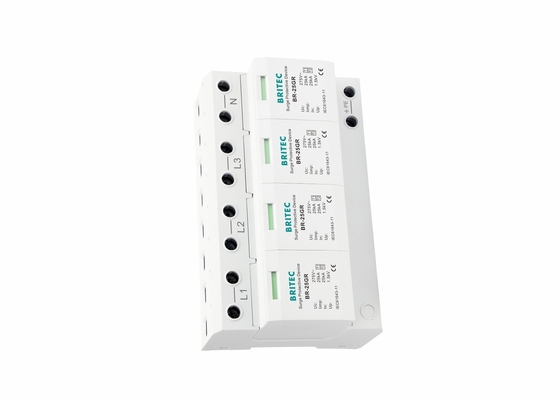

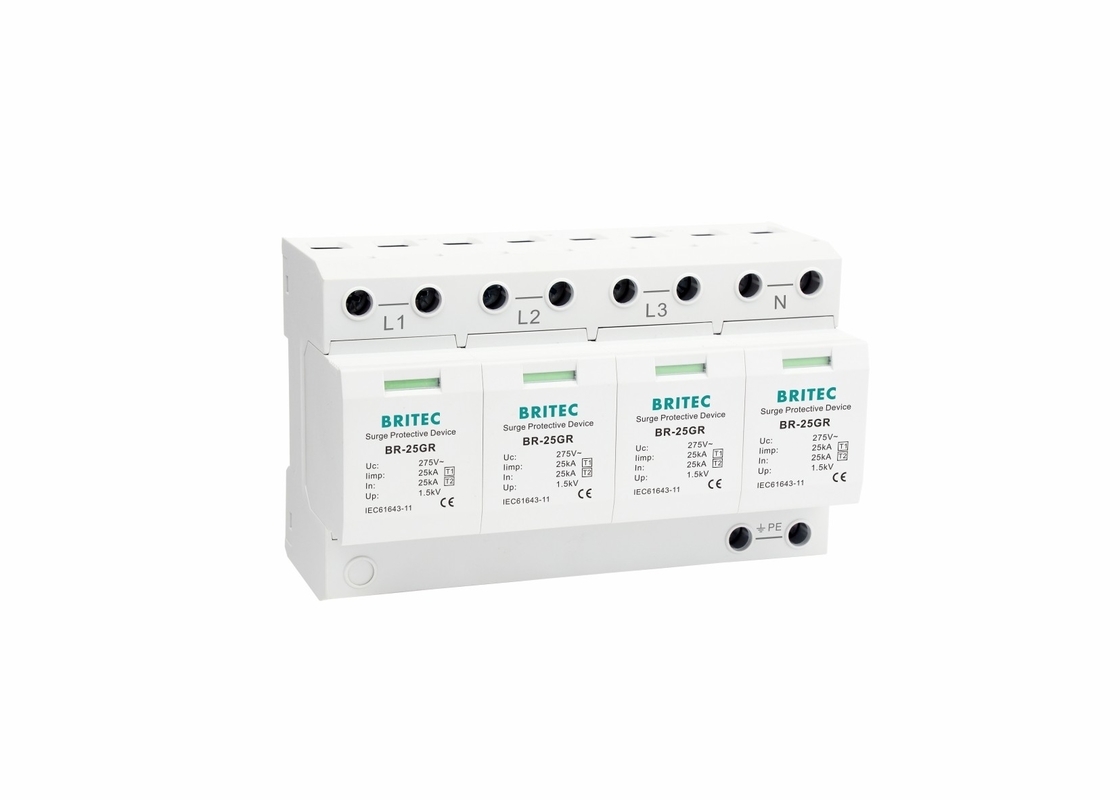

Dispositivo de protección contra sobretensiones de 25kA 4P tipo 1 Descripción del producto:
La forma y la instalación del protector contra sobretensiones de la serie BR-25GR es adecuada para sistemas de alimentación AC 50Hz/60Hz, 380V y otros. Se puede usar como conexión equipotencial para golpes de rayo.
Los dispositivos tienen indicadores para indicar el final de la vida útil del dispositivo.
El diseño de la cáscara se instala en el carril electrónico de 35 mm.
No se requiere el restablecimiento de SPD, el exceso de voltaje se toma rápidamente a la tierra, antes de que el resto de los circuitos se dañan
Cuando la avería falla, el dispositivo de liberación de fallas puede separarlo automáticamente de la red.
Dispositivo de protección contra sobretensiones de tipo 1 de 25kA 4P Característica tecnológica:
| Especificación |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Nombre del artículo |
Arrestador de sobrecarga |
| Clasificación del DSP de acuerdo con la norma EN61643-11 |
Tipo 1 + Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-11 |
Clase I + Clase II |
|
Válvula de funcionamiento continua de corriente alterna Uc
|
Las demás: |
| Corriente de impulso del rayo (10/350μs) flojo |
25kA |
| Corriente de descarga nominal (8/20μs) En |
25kA |
| Corriente de descarga máxima (8/20μs) Imax |
Las demás: |
| Nivel de protección de voltaje hacia arriba |
≤ 2,3 kV |
| Seguir la capacidad de extinción de corriente a.c. |
3kA rms |
| Max. fusible de respaldo |
315A gG |
| Tiempo de respuesta tA |
≤ 100 ns |
| Rango de temperatura de funcionamiento Tu |
-40°C ≈ 80°C |
| Área de la sección transversal (min.) |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El uso de materiales de acero |
| Grado de protección |
Protección IP20 |
Dimensión:
Dispositivo de protección contra sobretensiones de tipo 1 de 25kA 4P Característica:
◎ Diseño del módulo, fácil instalación, reemplazo en línea
◎ El dispositivo cumple los requisitos de las normas IEC 61634-11 y EN 61643-11.
◎ Baja corriente de fuga, tiempo de respuesta rápido y baja tensión residual
◎ La carcasa SPD se puede instalar junto a cualquier unidad de consumo existente o nueva de cualquier marca donde se requiera protección contra sobretensiones
◎ Dispositivo de indicación de alarma, verde (normal), rojo (falta)
◎ Protección de la instalación eléctrica y todos los equipos conectados.
◎ Electrodo de descarga de hueco de alta energía
◎ Accesorios montados en rieles DIN
◎ Choque de corriente eléctrica de hasta 100kA (8/20μs)
◎ Tipo 1
◎ Tiempo de respuesta de acción inferior a 100 ns
Instalación:
• Se utiliza en el concepto de zonas de protección contra rayos en el límite LPZ0B-LPZ1.
• Adecuado como primer paso de protección en los paneles de alimentación de entrada y en las zonas con mayor exposición a la atmósfera,cuando las instalaciones estén habitualmente provistas de un sistema externo de protección contra rayos.
• El tipo 1 se coloca en el punto de entrada de la instalación, en el tablero de distribución principal para una protección global de esta instalación.
DSP de tipo 1:
• las condiciones de trabajo Se recomienda la DOCUP de tipo 1 en el caso específico de los edificios del sector de servicios e industriales, protegidos por un sistema de protección contra rayos o una jaula de malla.
• las condiciones de trabajo Protege las instalaciones eléctricas contra los rayos directos.
• las condiciones de trabajo Puede descargar la corriente de retroceso del rayo que se extiende desde el conductor de tierra a los conductores de la red.
• las condiciones de trabajo El SPD de tipo 1 se caracteriza por una onda de corriente de 10/350 μs.
Dispositivo avanzado de protección contra sobretensiones (SPD) para una seguridad fiable de la energía
Los ejemplos comunes de uso de SPD incluyen la protección de sistemas HVAC, configuraciones de energía solar, centros de datos y electrónica sensible que garantizan operaciones ininterrumpidas durante golpes de rayos o fluctuaciones de la red.
Cómo instalar el SPD: La instalación es rápida y fácil de usar. Basta con montar el dispositivo cerca de su panel eléctrico principal, conectarlo al sistema de conexión a tierra e integrarlo con su interruptor.
Mientras que los competidores como el SPD de JPD se centran en la supresión básica de las oleadas, nuestro SPD supera con protección de múltiples etapas, monitoreo de estado en tiempo real y un sistema de alerta de autodiagnóstico.
Nuestros servicios:
• 21 años de profesión líder mundial en la fabricación de productos eléctricos.
• Todos los productos estarán bien empaquetados antes de ser enviados.
• Embalaje estándar, y también puede indicarnos sus propios requisitos en el embalaje.
• Entrega más rápida.
• Prueba individual antes del envío.
Sobre nosotros:
Wenzhou Britec Electric Co., Ltd es un fabricante líder y exportador profesional, especializado en productos de dispositivos de protección contra sobretensiones de bajo voltaje.el Medio Oriente, el sudeste asiático y otros países y regiones.
Certificado:
Envío:
Preguntas frecuentes:
1¿ Cuál es su mejor precio por este producto?
R: El precio es negociable. Puede cambiar de acuerdo a su cantidad o paquete. Cuando usted está haciendo una consulta, por favor háganos saber la cantidad que desea.
2¿Cuál es su embalaje basado en el precio que usted citó?
R: El precio que citamos se basa en la caja y el cartón de exportación que usamos normalmente.
3¿ Podemos marcar nuestro propio logotipo en el producto?
R: Sí, podemos hacer el logotipo para usted. Pero de acuerdo con el artículo, un buen MOQ tal vez sea alto, si tiene que imprimir o marcar cualquier logotipo, por favor háganoslo saber para que podamos calcular el costo para usted.
4¿Qué hay de la garantía?
A: 5 años.
