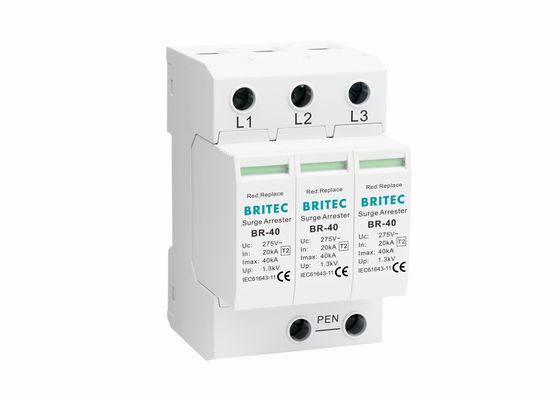

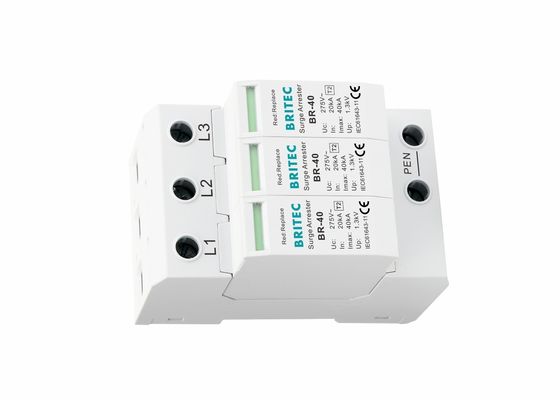

Características del Protector contra Sobretensiones de Alimentación Tipo 2 Imax 40KA:
• Protección contra sobretensiones tipo 2 ac spd supresor de sobretensiones china
• In : 20 kA
• Imax : 40 kA
• UL1449 ed.4
• Indicación visual del estado del varistor - Sano/Reemplazar.
• Los SPD de la serie BR-40 están diseñados para proteger equipos eléctricos y sensibles contra sobretensiones inducidas.
• Contacto de señalización remota del estado del varistor.
• Este dispositivo de protección contra sobretensiones destaca su capacidad para soportar la corriente de impulso con una forma de onda de 8/20µs y un bajo nivel de protección de voltaje.
• Módulos reemplazables.
• Este SPD se instala en el tablero de subdistribución de esta instalación, como la sala de transformadores, el armario de distribución y el armario de conmutación.
• Cumple con la norma EN 61643-11.
• Montaje en carril de 35 mm (EN 60715).
Detalles del producto del Protector contra Sobretensiones de Alimentación Tipo 2 Imax 40KA:
| |
BR-40 150 3P |
BR-40 275 3P |
BR-40 320 3P |
BR-40 385 3P |
BR-40 440 3P |
| Clasificación SPD según EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Clasificación SPD según IEC61643-11 |
Clase II |
Clase II |
Clase II |
Clase II |
Clase II |
| Tensión a.c. de funcionamiento continuo máx. Uc |
150V |
275V |
320V |
385V |
440V |
| Corriente de descarga nominal (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corriente de descarga máx. (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nivel de protección de voltaje Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nivel de protección de voltaje 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusible de respaldo máx. |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tiempo de respuesta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Rango de temperatura de funcionamiento Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Estado de funcionamiento / indicación de fallo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
| Área de sección transversal (Mín.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área de sección transversal (Máx.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montaje en |
Carril DIN de 35 mm |
| Material de la carcasa |
Termoplástico UL94-V0 |
| Grado de protección |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Característica tecnológica:
Descripción del Protector contra Sobretensiones de Alimentación Tipo 2 Imax 40KA:
• Dispositivos de protección contra rayos BR-40 3P AC, para alimentación de CA trifásica de protección contra sobretensiones de rayos de segundo nivel (nivel C).
• Indicación de estado visual y remota
• Este dispositivo ha sido probado para cumplir con los requisitos de la Clase II.
• Módulo reemplazable
• Sistema de aplicación: sistema de alimentación TN-C.
Instalación:
-
• La línea de protectores contra sobretensiones incluye una gama completa de protectores compactos para la instalación en carril DIN
• El SPD no necesita ser ajustado después de la instalación de acuerdo con los requisitos.
• Puede proteger automáticamente la red eléctrica después de una instalación adecuada
• En caso de fallo, reemplace el elemento no válido a tiempo
Estándares:
- IEC61643-1:2005; EN61643-11:2007
- Carcasa FRNC-UL94 V-0
- GB18802.1-2002
- YD/T1235.2-2002
Nuestros servicios:
-
• 21 años de fabricación profesional líder mundial de productos eléctricos protectores contra sobretensiones
• Todos los productos se embalarán bien antes del envío
• Embalaje estándar, y también puede decirnos sus propios requisitos de embalaje
• Entrega más rápida
• Probado individualmente antes del envío
Información de la empresa:
Wenzhou Britec Electric Co., Ltd es un fabricante con certificación ISO y CE, somos proveedores de SPD. Estamos especializados en dispositivos de protección contra sobretensiones de baja tensión. Nuestra empresa ha llevado a cabo un sistema de gestión completo de producción, investigación científica y servicio de ventas. Nuestros productos se utilizan ampliamente en varias estaciones de energía eléctrica, plantas de energía eléctrica, fábricas y sistemas de energía eléctrica. Damos una calurosa bienvenida a los clientes de todo el mundo para que cooperen con nosotros. Se merecerá los productos de alta calidad, el precio favorable, la entrega a tiempo y nuestro mejor servicio.
