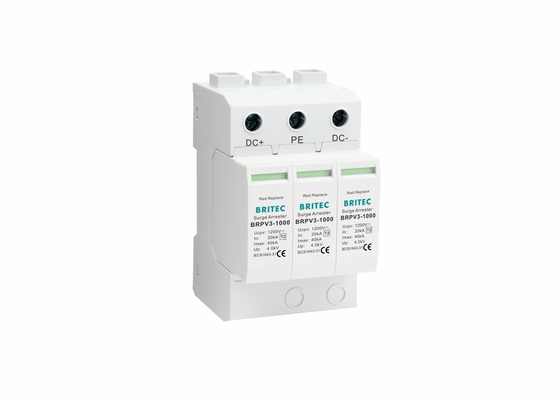

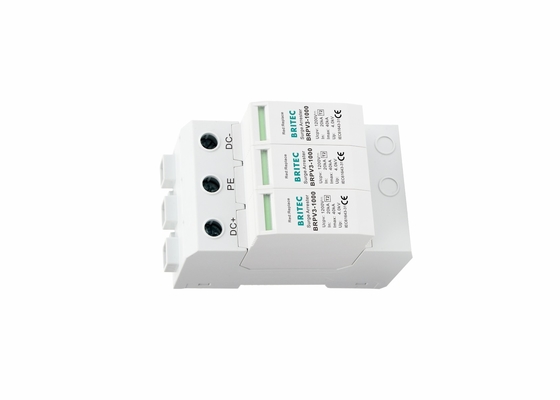

Dispositivo de protección contra sobretensiones de módulos de CC PV DC SPD 20ka-40ka diseñado para el sistema solar
El dispositivo de protección contra sobretensiones del módulo de CC PV DC SPD 20ka-40ka Descripción:
• las condiciones de trabajo Dispositivo de protección contra sobretensiones fotovoltaicas BRPV3 40KA DC SPD adecuado para el sistema de generación de energía eólica de nueva energía, su voltaje de trabajo cubre 600V, 1200V y 1500V.
• las condiciones de trabajo Las series BRPV de protección contra sobretensiones están diseñadas para proteger contra los voltajes de sobretensiones eléctricas en las redes fotovoltaicas.
• las condiciones de trabajo Está instalado en el sistema de alimentación principal en circuito de corriente continua, para proteger contra la corriente de iluminación indirecta, la corriente de iluminación directa u otro sobrevoltado instantáneo.
Dispositivo de protección contra sobretensiones de módulo de corriente continua PV SPD 20ka-40ka Detalles del producto:
| |
BRPV3-1000 |
| Clasificación del DSP de acuerdo con la norma EN61643-31 |
Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-31 |
Clasificación II |
| Máximo voltaje continuo de funcionamiento en corriente continua - ¿Qué quieres decir? |
Las demás: |
| Corriente de descarga nominal (8/20us) En |
20kA |
| Corriente de descarga máxima (8/20us) Imax |
40 kA |
| Nivel de protección contra el voltaje [(DC+/DC-)→PE] hacia arriba |
≤ 4,0 kV |
| Tiempo de respuesta ¿Qué es esto? |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
| Indicación del estado de funcionamiento / falla |
verde / rojo |
| Área de la sección transversal (min.) |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El uso de materiales de acero |
| Grado de protección |
Protección IP20 |
| Código de orden |
B18010 |
| Código de orden ((Con señal remota) |
B18012 |
Dimensión:
El dispositivo de protección contra sobretensiones del módulo de corriente continua PV SPD 20ka-40ka
a. Diseño de módulos, instalación conveniente, con fácil mantenimiento eléctrico.
b. Estas unidades deberán instalarse en paralelo en las redes de CC a proteger.
c. Tecnología de circuito abierto de control de temperatura y sobrecorriente y sobrecalentamiento incorporada.
d. El BRPV3-1000 está disponible para las principales tensiones de funcionamiento en la energía fotovoltaica: 1200 Vdc.
e. Adoptar las placas de resistencia a los derechos de propiedad intelectual independientes y a las placas de alta sensibilidad.
f. Se recomienda el uso de la protección contra sobretensiones BRPV3-1000 en ambos extremos de la línea de alimentación de corriente continua (lado del panel solar y lado del inversor/convertidor)
g. Corriente de deslizamiento pequeña, tiempo de respuesta rápido, voltaje bajo residual.
h. La serie BRPV está fabricada con módulos enchufables para permitir un mantenimiento rápido y sencillo en caso de avería (desconexión de la red de CC).
i. Con conexión remota, puede realizar el control remoto.
La sobre tensión puede afectar a un sistema fotovoltaico de varias maneras diferentes:
• las condiciones de trabajo Desde la red si el rayo golpea conductores de media o baja tensión
• las condiciones de trabajo Desde la tierra si el rayo golpea cerca del inversor
• las condiciones de trabajo Desde el lado de CC si el rayo golpea los módulos fotovoltaicos
• las condiciones de trabajo Por lo tanto, los DSP son necesarios para proteger los inversores y otros equipos sensibles.
Principio de funcionamiento del producto:
En el sistema solar fotovoltaico, el voltaje de acoplamiento inductivo o capacitivo es causado por el choque eléctrico y la operación de conmutación del sistema de suministro de energía ascendente.el aumento puede dañar los módulos fotovoltaicos e inversoresEl arrestor de rayos fotovoltaico está especialmente desarrollado para este fin.El módulo de protección contra rayos de la fuente de alimentación de corriente continua, una vez que la alta tensión, y poner en peligro el aislamiento del equipo protegido, el arrester de rayos actúa inmediatamente, y la corriente de impacto de alta tensión se dirige a la tierra,limitando así la amplitud del voltaje y protegiendo el aislamiento del equipoCuando la sobre tensión ha desaparecido, el arrestor se restaura rápidamente a su estado original, para proteger el equipo de energía.
