20ka-40ka Detenedor de rayos de potencia SPD Descripción:
• las condiciones de trabajo Indicación de averías y alarma de señalización remota centralizada
• las condiciones de trabajo Los dispositivos de protección contra sobretensiones de la serie BR-40 (en lo sucesivo denominados SPD) son adecuados para sistemas de alimentación de CA 50/60Hz, IT, TT, TN-C, TN-S, TN-C-S y otros.
• las condiciones de trabajo Capacidad de descarga alta y voltaje residual bajo
• las condiciones de trabajo Protege contra el efecto del rayo indirecto y directo u otra sobre tensión transitoria
• las condiciones de trabajo Protección contra el exceso de temperatura
• las condiciones de trabajo Diseño del DSP de acuerdo con la norma GB18802.1/IEC61643-1.
• las condiciones de trabajo Se aplicarán las siguientes medidas:
• las condiciones de trabajo Dispositivo de protección contra sobretensiones de tipo 2 Dispositivo de protección contra sobretensiones de tipo 2 de tipo spd ac
20ka-40ka Dispositivo de detección de rayos de potencia SPD Detalles del producto:
| |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases. |
Se trata de un sistema de control de las emisiones de gases. |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases. |
| Clasificación del DSP de acuerdo con la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-11 |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
| Voltado de funcionamiento continuo a.c. máximo Uc |
Las demás: |
Las demás: |
De otro tipo |
Los demás |
Las demás: |
| Corriente de descarga nominal (8/20us) En |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corriente de descarga máxima (8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Nivel de protección de voltaje hacia arriba |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Nivel de protección de tensión 5kA hasta |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,3 kV |
≤ 1,5 kV |
| Max. fusible de respaldo |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tiempo de respuesta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
| Indicación del estado de funcionamiento / falla |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
| Área de la sección transversal (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El uso de materiales de acero |
| Grado de protección |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Dimensión:
20ka-40ka Dispositivo de detección de rayos de potencia

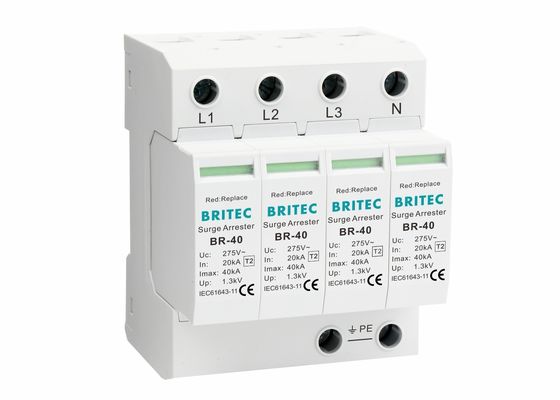

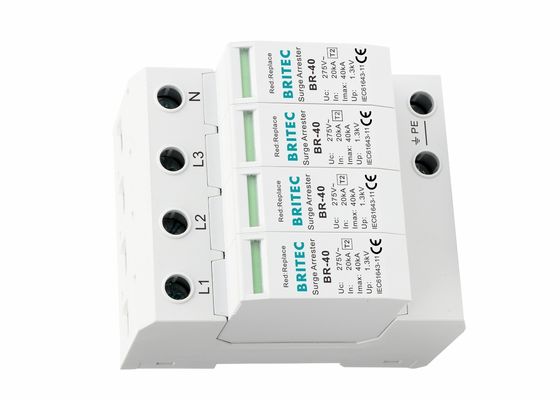

- Protector contra sobretensiones de clase II / tipo 2 3 fases 4P.
- Los DSP de la serie BR-40 se instalarán lo más cerca posible del equipo sensible a proteger.
- Compuesto por una parte base y 4 módulos de protección de enchufe MOV.
- Este dispositivo de protección contra sobretensiones detecta su capacidad para soportar corrientes de impulso con forma de onda de 8/20 μs y nivel de protección de baja tensión.
- Para su uso en las zonas de protección contra rayos en el límite 1-2.
- Estos SPD se instalan en el panel de distribución individual de esta instalación.
- Las piezas centrales son componentes de varistores de óxido metálico con alta capacidad de descarga.
- Imax - 40kA/fase (forma de onda de 8 / 20μs)
- Bajo voltaje residual y respuesta rápida
- Control confiable
- Con contacto de señalización remota para el dispositivo de control.
- Tiempo de respuesta de acción corto, sólo 25s
- Indicación de fallo mediante marca roja en la ventana de inspección.
20ka-40ka Dispositivo de detección de rayos de potencia SPD Notas de instalación:
1Para obtener el mejor rendimiento, el protector debe estar conectado a un dispositivo de sobrecorriente dedicado del tamaño de los cables del protector.
2. Debe instalar SPD estrictamente de acuerdo con el diagrama de cableado proporcionado
3Es mejor estar bajo la guía de un electricista profesional.
4. la pestaña verde, estado de trabajo normal, la pestaña roja, estado de fallo, necesita ser reemplazado rápidamente.
5El alambre de tierra debe ser lo más grueso y corto posible.
