20ka-40ka Dispositivos de protección contra sobretensiones de energía 320V Cuatro polos SPD conectable AC Protección contra sobretensiones de plástico
Dispositivos de protección contra sobretensiones de 20ka-40ka 320V Cuatro polos SPD
• las condiciones de trabajo Intensidad del contacto de alarma de señalización remota.
• las condiciones de trabajo Los dispositivos de protección contra sobretensiones de corriente alterna están diseñados para satisfacer todas sus necesidades de protección contra sobretensiones para cualquier instalación de bajo voltaje.
• las condiciones de trabajo Indicación de fallo.
• las condiciones de trabajo Este protector de sobretensiones montado en rieles DIN es fácil de instalar en cualquier panel de distribución estandarizado o gabinete de control.
• las condiciones de trabajo Alta capacidad de descarga y baja tensión residual.
• las condiciones de trabajo Diseño del módulo, instalación conveniente.
• las condiciones de trabajo Protección contra el exceso de temperatura.
• las condiciones de trabajo Se trata de una prueba de la calidad de los productos.
• las condiciones de trabajo Britec ofrece una línea de protectores contra sobretensiones para las redes de CA de una y tres fases conectadas a equipos sensibles.
Dispositivos de protección contra sobretensiones de 20ka-40ka 320V Cuatro polos SPD Detalles del producto:
| |
TY150 40 4P |
TY275 40 4P |
TY320 40 4P |
TY385 40 4P |
TY440 40 4P |
| Clasificación del DSP de acuerdo con la norma EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-11 |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
Clasificación II |
| Voltado de funcionamiento continuo a.c. máximo Uc |
Las demás: |
Las demás: |
De otro tipo |
Los demás |
Las demás: |
| Corriente de descarga nominal (8/20us) En |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corriente de descarga máxima (8/20 μs) Imax |
40 kA |
40 kA |
40 kA |
40 kA |
40 kA |
| Nivel de protección de voltaje hacia arriba |
≤ 0,8 kV |
≤ 1,3 kV |
≤ 1,5 kV |
≤ 1,8 kV |
≤ 2,0 kV |
| Nivel de protección de tensión 5kA hasta |
≤ 0,6 kV |
≤ 1 kV |
≤ 1,2 kV |
≤ 1,4 kV |
≤ 1,6 kV |
| Max. fusible de respaldo |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tiempo de respuesta tA |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
-40 °C a 80 °C |
| Indicación del estado de funcionamiento / falla |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
| Área de la sección transversal (min.) |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El plástico térmico UL94-V0 |
| Grado de protección |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |
Protección IP20 |

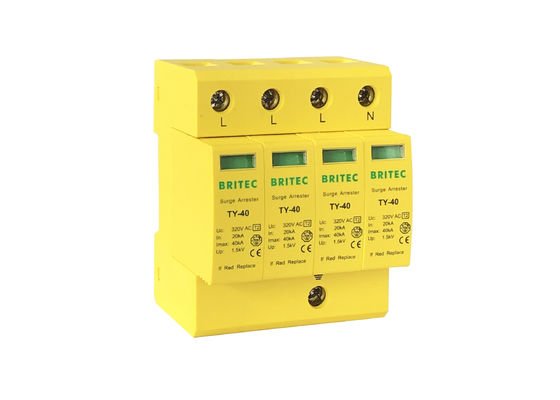

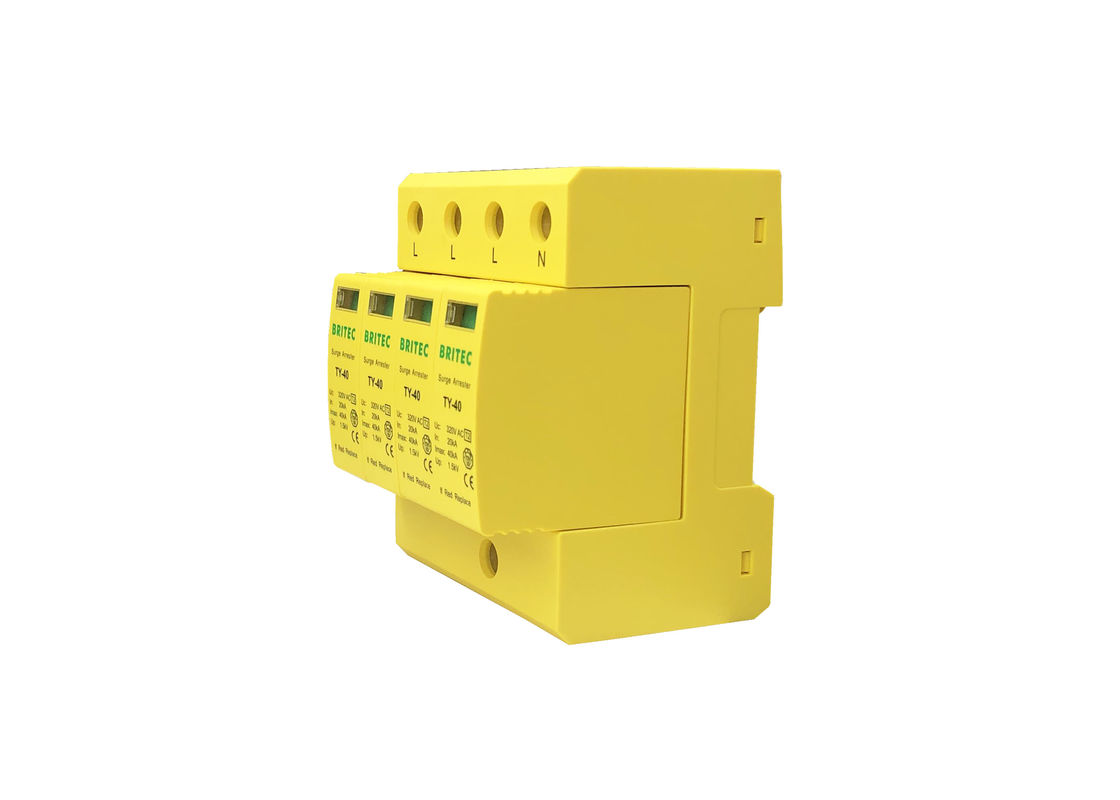

Imagen del producto:
20ka-40ka Dispositivos de protección contra sobretensiones de energía 320V Cuatro polos SPD Principales características:
• las condiciones de trabajo IMAX - 40kA/fase (forma de onda de 8 / 20μs)
• las condiciones de trabajo Uc - 320V para las placas de subdistribución
• las condiciones de trabajo Aumentar el nivel de protección bajo de 1,5 kV/fase.
• las condiciones de trabajo Protector contra sobretensiones de corriente alterna de clase II diseñado para la protección del sistema de suministro de energía de bajo voltaje contra sobretensiones en los límites de la zona de protección contra rayos 1-2 y superior.
• las condiciones de trabajo Tiempo de respuesta de acción corto, sólo 25 segundos.
• las condiciones de trabajo Diseño enchufable, 4 postes, fácil de reemplazar sin herramientas
• las condiciones de trabajo Componentes avanzados de MOV.
• las condiciones de trabajo Cumplir con la norma IEC 61643-11.
• las condiciones de trabajo Tecnología de protección contra sobretensiones de última generación.
• las condiciones de trabajo El arrestor de sobretensiones es adecuado para el sistema TN-S de AC 50/60Hz.
• las condiciones de trabajo Indicador de estado de falla, verde/rojo.
• las condiciones de trabajo Cuando el SPD falla en la avería por sobrecalentamiento o sobrecorriente, la liberación de fallo ayudará a los equipos eléctricos a separarse del sistema de alimentación y dar la señal de indicación
• las condiciones de trabajo Instalación sencilla, mantenimiento fácil
20ka-40ka Dispositivos de protección contra sobretensiones de potencia 320V DSP de cuatro polos ámbito de aplicación:
1. el gabinete de distribución de energía principal de baja tensión o la caja de distribución de los edificios
2Los arrestores de sobretensiones de tipo 2 proporcionan protección contra la sobre tensión originada por el encendido y los efectos secundarios de los rayos.
3. Caja de distribución de pisos de los edificios
4Estos dispositivos descargarán corriente con una forma de onda de 8/20μs y proporcionarán un nivel de protección contra baja tensión de ≤1.5 kV (hasta) para equipos electrónicos sensibles que excedan los requisitos para los equipos de categoría II identificados
5. gabinete/caja de distribución de energía exterior.
Nuestros servicios:
-
• 17 años de profesión líder mundial en la fabricación de productos eléctricos
• Todos los productos estarán bien empaquetados antes de ser enviados
• Embalaje estándar, y también puede indicarnos sus propios requisitos en el embalaje
• Entrega más rápida
• Pruebas individuales antes del envío
Instalación:
-
• Los aparatos de retención de tipo 2 deben instalarse en las placas de subdistribución después de las placas de distribución principales que contienen los aparatos de retención de tipo 1.
• Para un correcto funcionamiento entre los detectores de tipo 1 y de tipo 2, debe haber un cable o alambre de al menos 10 a 15 m, de lo contrario, debe instalarse una bobina de desacoplamiento entre los dos dispositivos.
• En las zonas donde las tormentas son frecuentes, se recomienda encarecidamente instalar sistemas de protección adicionales.
