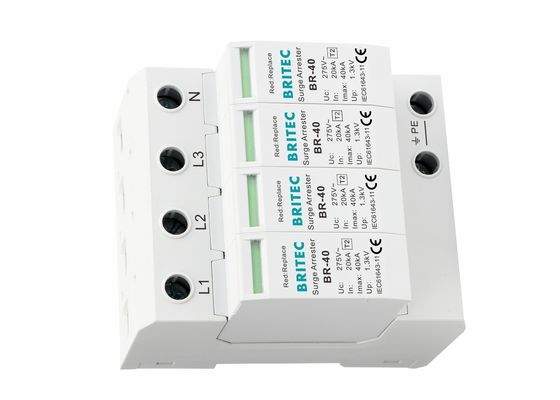

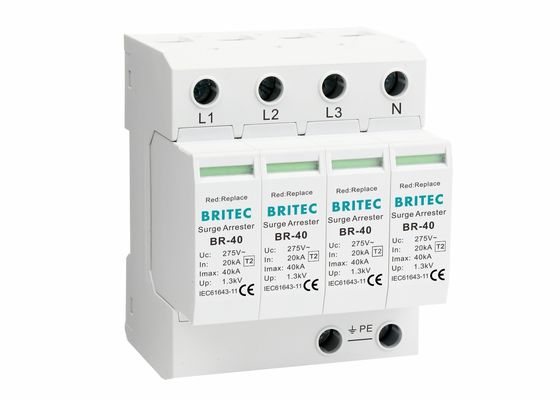

Descripción de los Dispositivos de Protección contra Sobretensiones (SPD) Tipo 2 de Protección contra Rayos Clase II 40Ka:
• Intensidad del Contacto de Alarma de Señalización Remota
• Nivel de prueba Tipo 2 o Clase II
• Indicación de fallo
• Corriente de descarga nominal 20Ka con corriente de descarga máxima de 40kA
• Alta capacidad de descarga y baja tensión residual
• SPD de 4 polos
• Protección contra sobretemperatura
• Montaje en carril DIN, fácil instalación, tamaño compacto, buen rendimiento
• IP20, UL94 V0
Detalles del producto de los Dispositivos de Protección contra Sobretensiones (SPD) Tipo 2 de Protección contra Rayos Clase II 40Ka:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| Clasificación SPD según EN61643-11 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
Tipo 2 |
| Clasificación SPD según IEC61643-11 |
Clase II |
Clase II |
Clase II |
Clase II |
Clase II |
| Tensión alterna de funcionamiento continua máx. Uc |
150V |
275V |
320V |
385V |
440V |
| Corriente de descarga nominal (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Corriente de descarga máx. (8/20µs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Nivel de protección de tensión Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Nivel de protección de tensión 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Fusible de respaldo máx. |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tiempo de respuesta tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Rango de temperatura de funcionamiento Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Indicación de estado de funcionamiento / fallo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
verde / rojo |
| Área de sección transversal (Mín.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Área de sección transversal (Máx.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Para montaje en |
Carril DIN de 35 mm |
| Material de la carcasa |
Termoplástico UL94-V0 |
| Grado de protección |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Dimensión:
Aplicación de los Dispositivos de Protección contra Sobretensiones (SPD) Tipo 2 de Protección contra Rayos Clase II 40Ka:
• Los dispositivos de protección contra sobretensiones (SPD) son adecuados para el sistema de alimentación TN-S de 50/60Hz
• Adecuado para aplicaciones trifásicas
• Protegiéndolos de impulsos de rayos directos e indirectos y otras sobretensiones transitorias.
Instalación:
• Los descargadores de tipo 2 deben instalarse en los cuadros de distribución secundarios después de los cuadros de distribución principales que contengan descargadores de tipo 1.
• Para un funcionamiento correcto entre los descargadores de tipo 1 y de tipo 2, se deben instalar al menos 10-15 m de cable o alambre; de lo contrario, se debe instalar una bobina de desacoplamiento entre los dos dispositivos.
• Se deben utilizar múltiples descargadores de sobretensión instalados en un enfoque en cascada para garantizar una protección adecuada de la instalación.
Consejos: ¿Qué es un dispositivo de protección contra sobretensiones?
El dispositivo de protección contra sobretensiones (SPD) es un dispositivo electrónico que proporciona protección para equipos eléctricos, redes de comunicación, etc. contra el efecto de las sobretensiones. Cuando se produce repentinamente un pico de corriente o una sobretensión en un circuito eléctrico o una línea de comunicación debido a interferencias externas, el SPD puede conducir la derivación en muy poco tiempo, evitando así el daño de la sobretensión a otros equipos del circuito.
Los dispositivos de protección contra sobretensiones están diseñados para minimizar los efectos de los rayos indirectos y directos u otras sobretensiones transitorias, adecuados para la protección contra sobretensiones en aplicaciones residenciales, terciarias, industriales y otras aplicaciones industriales. El SPD tiene varios modos de protección: L-L, L-G, L-N, N-G y sus combinaciones.
El protector contra sobretensiones SPD es un dispositivo indispensable para la protección contra rayos en los equipos electrónicos. Su función es restringir la sobretensión transitoria que entra en la línea de alimentación y la línea de transmisión de señal al rango de tensión que el dispositivo o sistema puede soportar, o descargar la potente corriente de rayo a tierra, protegiendo así los equipos o sistemas de los impactos.
Nuestro producto tiene los mismos parámetros que el SPD trifásico de Eaton.
Cumple con los requisitos de SPD eléctricos de la IEC.
Nuestro precio es más barato que el precio del SPD de Mersen.
Nuestros servicios:
• 21 años de fabricación profesional líder mundial de productos eléctricos, pararrayos.
• Todos los productos se embalarán bien antes del envío.
• Embalaje estándar, y también puede decirnos sus propios requisitos de embalaje.
• Entrega más rápida.
• Probado individualmente antes del envío.
Envío:
Taller:
Preguntas frecuentes:
P1: ¿Cuál es el MOQ de cada artículo?
A: Por lo general, el MOQ es de 100 piezas. Si este producto lo tenemos en stock, no hay limitación para el MOQ.
P2: ¿Tiene alguna garantía para los productos?
A: Sí, claro. Todos los productos tienen dos años de garantía. Cualquier problema, no dude en contactarnos.
P3: ¿Es usted una fábrica o una empresa comercial?
A: Somos una fábrica con líneas comerciales. Hemos estado en el campo de los SPD durante más de 21 años. Tenemos experiencia completa en la producción de protección contra sobretensiones.
P4: ¿Cómo controlar la calidad?
A: Cada producto nuevo debe ser probado antes del envío. Nuestra línea de producción está llena de habilidades profesionales y estándares estrictos.
P5: ¿Cuánto tiempo se tarda en la entrega?
A: Si hay stock, en una semana podemos finalizar toda la entrega. Si no hay stock, normalmente alrededor de 3 semanas. Depende de la cantidad del pedido.
