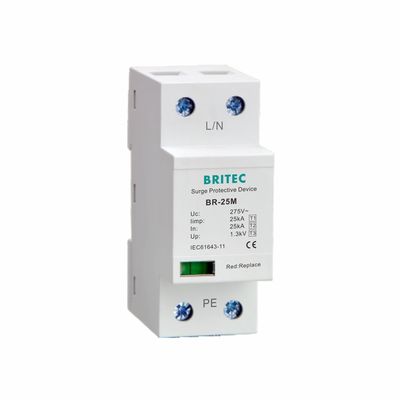

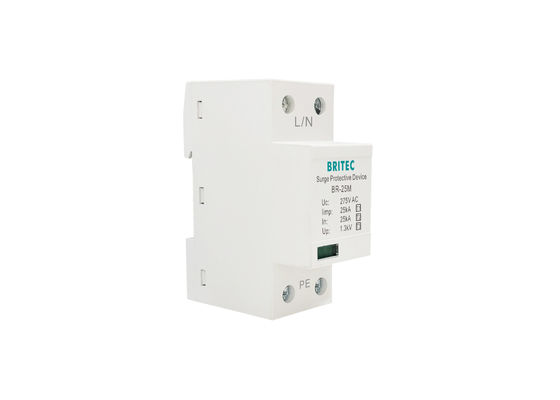

Protector contra sobretensiones de clase I+II+III de 25 kA Características:
• las condiciones de trabajo Nombre de la parte: Protector contra sobretensiones de clase I+II+III
• las condiciones de trabajo En el interior del dispositivo de protección hay un elemento de corte térmico, cuando el dispositivo está sobrecorriente o sobrevoltado,el elemento de corte térmico se separará automáticamente del dispositivo de protección contra sobretensiones de la red eléctrica, y la ventana de indicación pasará de verde a rojo.
• las condiciones de trabajoNúmero de modelo: BR-25M 1P
• las condiciones de trabajo Según la norma EN 61643-11 y la CEI 61643-1
• las condiciones de trabajo Válvula de tensión máxima de funcionamiento continua Uc: 150VAC/275VAC/320VAC
La tecnología de protección contra sobretensiones de 25kA de clase I+II+III Característica:
| |
El BR-25M 1P |
| Clasificación del DSP de acuerdo con la norma EN61643-11 dentro de los límites de 5M |
Tipo 1 + Tipo 2 + Tipo 3 |
| Clasificación del DSP de acuerdo con la norma IEC 61643-11 dentro de los límites de 5M |
Clase I + clase II + clase III |
| Voltado de funcionamiento continuo a.c. máximo Uc |
Las demás: |
| Corriente de impulso del rayo (10/350us) Iimp |
25kA |
| Corriente de descarga nominal (8/20us) En |
25kA |
| Corriente máxima de descarga (8/20us) Imax |
Las demás: |
| Impulso combinado Uoc |
20 kV |
| Nivel de protección contra el voltaje- ¿ Por qué? |
≤ 1,3 kV |
| Tiempo de respuesta tA |
≤ 25 ns |
| Rango de temperatura de funcionamiento Tu |
-40°C ≈ 80°C |
| Área de la sección transversal (min.) |
4 mm2 |
| Área de la sección transversal (máximo) |
35 mm2 |
| Para su montaje en |
Rejillo Din de 35 mm |
| Material para el recinto |
El uso de materiales de acero |
| Grado de protección |
Protección IP20 |
Dimensión:
Protector contra sobretensiones de clase I+II+III de 25 kAAplicación:
• las condiciones de trabajo Se utiliza principalmente para la protección contra rayos de clase I del sistema de distribución de CA
• las condiciones de trabajo Apto como primer paso de protección en los paneles de alimentación de entrada y en las zonas con mayor exposición a la atmósfera,cuando las instalaciones estén habitualmente provistas de un sistema externo de protección contra rayos.
• las condiciones de trabajo Se utiliza para proteger los equipos eléctricos y electrónicos de voltajes inducidos, voltajes de transientes de funcionamiento y sobrevoltajes.
Diagrama de conexión SPD de fase única: en un sistema eléctrico, los dispositivos de protección contra sobretensiones (SPD) generalmente se instalan en configuración de apagado (en paralelo) entre los conductores en vivo y la tierra.
El SPD (Sistema de Protección contra Sobretensiones) es un equipo que protege los aparatos de las sobretensiones.
Cuando un DSP detecta una sobre tensión transitoria (también conocida como pico de tensión o aumento de potencia) en un circuito,Funciona divertiendo la corriente del circuito hacia y a través del protector contra sobretensiones conectado, más bien como una ruta de derivación para la corriente.
Información sobre la empresa:
Britec está ubicada en la ciudad de Yueqing, que está en la costa del Mar de China Oriental. Es un fabricante profesional dedicado al desarrollo, producción, ventas y servicio de dispositivos de protección contra sobretensiones.Equipado con líneas de producción nacionales avanzadas y equipos de prueba sofisticados.
Fabricación:
Envío:
Certificado:
Preguntas frecuentes:
P1: ¿Qué pasa con el MOQ?
R1: el MOQ del primer pedido = 100pcs.
P2: ¿Cómo puedo obtener una muestra?
A2: Le enviaremos una muestra. Se le cobrará un precio de muestra más todos los costos de envío relacionados. El cargo de entrega expreso depende de la cantidad de muestras.
P3: ¿Qué hay de su experiencia?
A3: Tenemos nuestra propia fábrica y laboratorio de pruebas interno, nuestro departamento de I + D tiene más de 21 años de experiencia.
